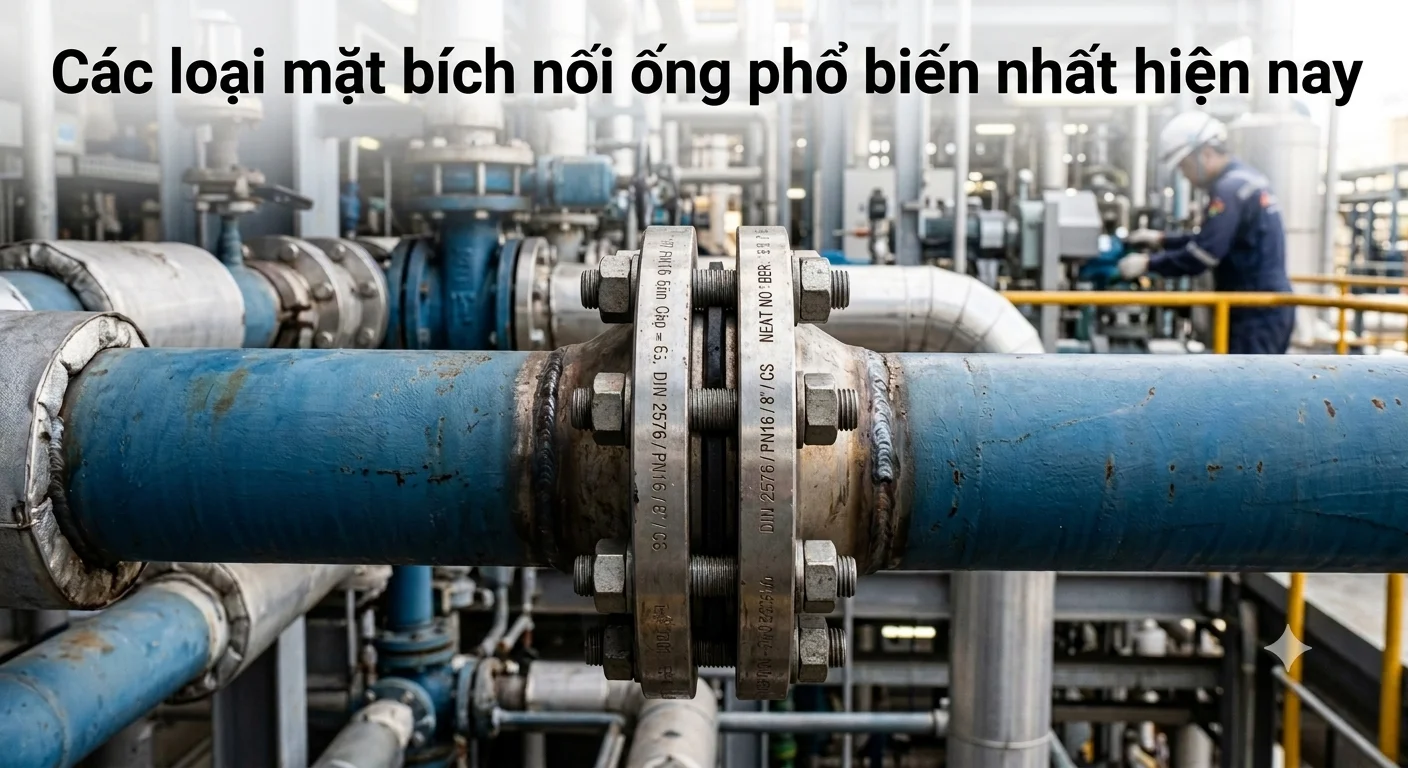

Các loại mặt bích nối ống phổ biến nhất hiện nay

Trong các hệ thống đường ống nước, hơi, khí nén, hóa chất và PCCC, mặt bích inox nối ống là một trong những phụ kiện quan trọng giúp liên kết đường ống với van, máy bơm, thiết bị hoặc các đoạn ống khác. So với phương pháp hàn trực tiếp, kết nối bằng mặt bích có ưu điểm lớn là dễ tháo lắp, thuận tiện bảo trì và phù hợp với nhiều hệ thống có yêu cầu kỹ thuật khác nhau.

Hiện nay, mặt bích được sản xuất với nhiều kiểu dáng như mặt bích hàn cổ, mặt bích hàn trượt, mặt bích mù, mặt bích ren, mặt bích hàn socket và mặt bích lỏng. Mỗi loại có cấu tạo, cách lắp đặt và phạm vi sử dụng riêng. Việc lựa chọn đúng loại mặt bích giúp hệ thống vận hành ổn định, hạn chế rò rỉ và tăng tuổi thọ đường ống.

Mặt bích nối ống là gì?

Mặt bích nối ống là phụ kiện cơ khí có dạng đĩa hoặc vòng kim loại, được thiết kế với các lỗ bu-lông xung quanh để kết nối đường ống với đường ống, van, bơm, thiết bị hoặc phụ kiện khác.

Khi lắp đặt, hai mặt bích được đặt đối diện nhau, ở giữa thường có gioăng làm kín, sau đó siết bu-lông và đai ốc theo lực phù hợp. Lực ép tạo ra giúp gioăng kín chặt, hạn chế hiện tượng rò rỉ môi chất.

Mặt bích có thể được chế tạo từ nhiều vật liệu như thép carbon, inox 304, inox 316, thép mạ kẽm, gang hoặc một số vật liệu đặc biệt tùy môi trường làm việc.

Một hệ thống mặt bích thường bao gồm:

• Mặt bích.

• Bu-lông và đai ốc.

• Gioăng làm kín.

• Đường ống hoặc thiết bị cần kết nối.

Việc lựa chọn không chỉ dựa vào đường kính danh nghĩa DN mà còn phải xem xét tiêu chuẩn, cấp áp lực, vật liệu và nhiệt độ làm việc.

Các loại mặt bích nối ống phổ biến nhất hiện nay

1. Mặt bích hàn cổ Welding Neck Flange

Mặt bích hàn cổ có phần cổ dài chuyển tiếp từ mặt bích vào đường ống. Đường ống được hàn trực tiếp vào phần cổ này.

Đây là loại mặt bích có khả năng chịu áp lực và nhiệt độ tương đối tốt nhờ thiết kế giúp phân bố ứng suất hiệu quả. Vì vậy, mặt bích hàn cổ thường được sử dụng trong các hệ thống công nghiệp có điều kiện làm việc khắc nghiệt.

Ưu điểm:

• Khả năng chịu áp lực tốt.

• Chịu được nhiệt độ cao.

• Kết nối chắc chắn.

• Phù hợp với đường ống công nghiệp quan trọng.

Ứng dụng: hệ thống hơi nóng, dầu khí, hóa chất, nhiệt điện, đường ống áp suất cao và các hệ thống công nghiệp nặng.

2. Mặt bích hàn trượt Slip On Flange

Mặt bích hàn trượt có thiết kế cho phép đường ống luồn qua bên trong mặt bích trước khi thực hiện hàn cố định.

So với mặt bích hàn cổ, loại này thường dễ lắp đặt hơn và yêu cầu kỹ thuật hàn không quá phức tạp. Đây cũng là một trong những loại mặt bích được sử dụng phổ biến trong các hệ thống đường ống thông dụng.

Mặt bích hàn trượt phù hợp với các hệ thống nước, khí, dầu và một số môi chất công nghiệp có áp suất không quá cao.

Ưu điểm nổi bật:

• Dễ căn chỉnh khi lắp đặt.

• Chi phí thường hợp lý.

• Dễ gia công và thi công.

• Có nhiều kích thước DN để lựa chọn.

Tuy nhiên, nếu hệ thống có áp suất hoặc nhiệt độ rất cao, cần cân nhắc loại mặt bích phù hợp hơn thay vì chỉ lựa chọn theo giá thành.

3. Mặt bích mù Blind Flange

Mặt bích mù là loại mặt bích không có lỗ ở trung tâm. Cấu tạo dạng đĩa đặc cho phép sử dụng để bịt kín đầu đường ống hoặc một vị trí kết nối trên thiết bị.

Đây là loại mặt bích đặc biệt hữu ích khi cần đóng kín một đoạn đường ống, cô lập thiết bị hoặc chuẩn bị vị trí để mở rộng hệ thống trong tương lai.

Mặt bích mù thường xuất hiện tại:

• Đầu cuối đường ống.

• Bồn chứa.

• Van và thiết bị công nghiệp.

• Các vị trí cần cô lập đường ống.

• Hệ thống cần kiểm tra hoặc bảo trì định kỳ.

Một ưu điểm quan trọng của mặt bích mù là có thể tháo ra tương đối thuận tiện khi cần tiếp cận bên trong đường ống hoặc nối thêm thiết bị.

4. Mặt bích ren Threaded Flange

Mặt bích ren được gia công ren ở phía trong lỗ trung tâm để kết nối với đường ống có ren tương ứng. Không giống các loại mặt bích hàn, mặt bích ren không cần hàn trực tiếp vào đường ống.

Loại mặt bích này thường phù hợp với các hệ thống có đường kính nhỏ, áp suất vừa phải và yêu cầu tháo lắp thuận tiện.

Ưu điểm:

• Không cần sử dụng phương pháp hàn.

• Lắp đặt nhanh.

• Thuận tiện tháo rời.

• Phù hợp với đường ống ren.

Mặt bích ren thường được sử dụng trong hệ thống nước, khí nén, đường ống tiện ích và một số hệ thống công nghiệp quy mô nhỏ.

5. Mặt bích hàn socket Socket Weld Flange

Mặt bích hàn socket có phần hốc ở phía trong để đưa đường ống vào. Sau khi đặt đúng vị trí, đường ống được hàn cố định với mặt bích.

Thiết kế này tạo ra một kết nối tương đối chắc chắn, thường được sử dụng cho các đường ống có đường kính nhỏ nhưng yêu cầu độ kín và độ ổn định cao.

Loại mặt bích này thường xuất hiện trong hệ thống:

• Khí nén.

• Hơi.

• Dầu.

• Hóa chất.

• Đường ống công nghiệp kích thước nhỏ.

Khi sử dụng mặt bích hàn socket, cần đảm bảo đường ống được đưa vào đúng chiều sâu và thực hiện quy trình hàn phù hợp.

6. Mặt bích lỏng Lap Joint Flange

Mặt bích lỏng thường được sử dụng kết hợp với Stub End. Khác với mặt bích hàn cố định, mặt bích lỏng có khả năng xoay tương đối quanh đầu nối, giúp việc căn chỉnh các lỗ bu-lông thuận tiện hơn.

Đây là lựa chọn phù hợp trong những hệ thống cần tháo lắp thường xuyên hoặc sử dụng vật liệu đường ống có giá thành cao.

Một ưu điểm đáng chú ý là phần mặt bích không nhất thiết phải tiếp xúc trực tiếp với môi chất, vì vậy có thể kết hợp với Stub End bằng vật liệu có khả năng chống ăn mòn tốt.

Bảng so sánh các loại mặt bích nối ống

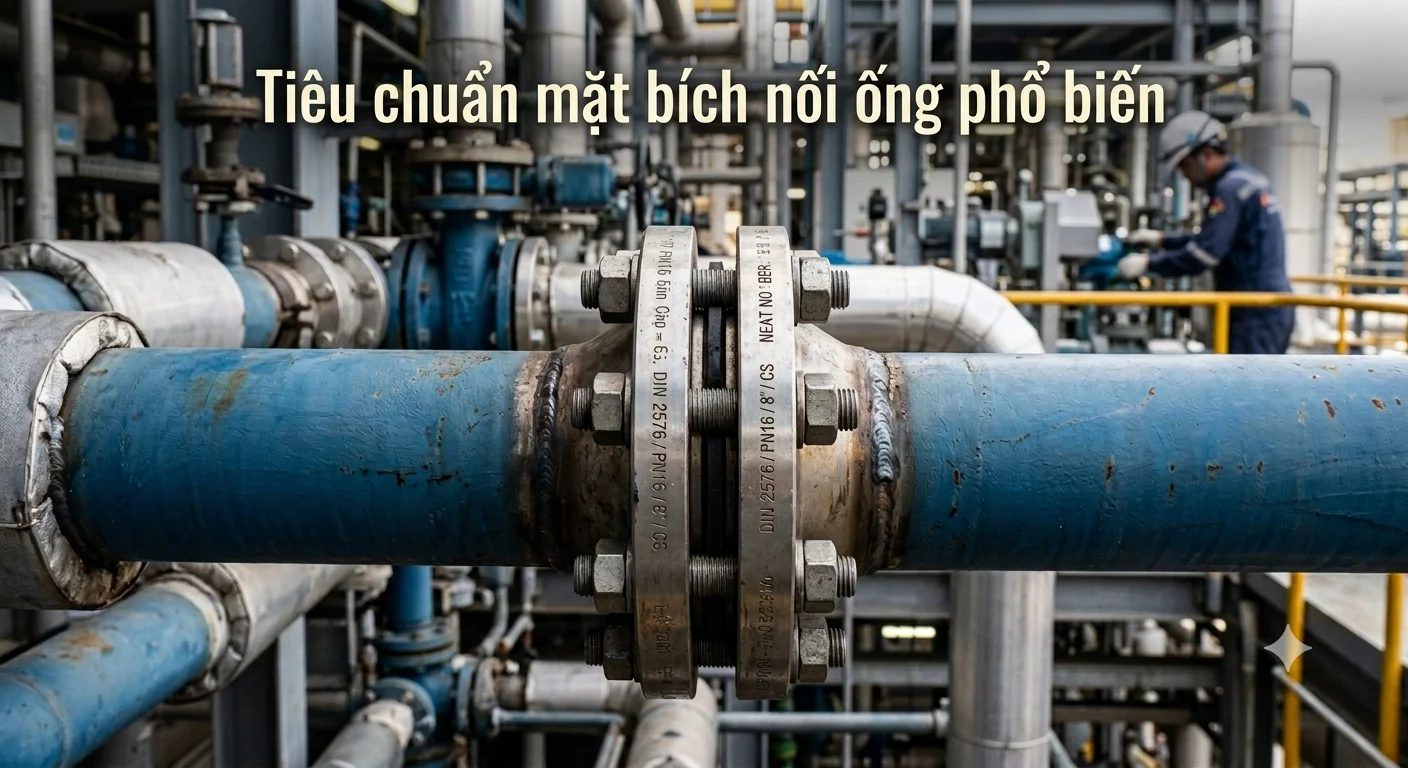

Tiêu chuẩn mặt bích nối ống phổ biến

Không nên lựa chọn mặt bích chỉ dựa vào kích thước đường ống. Trong thực tế, mặt bích được sản xuất theo nhiều tiêu chuẩn khác nhau, trong đó phổ biến có:

• ANSI/ASME: thường gặp trong các hệ thống sử dụng tiêu chuẩn Mỹ.

• JIS: phổ biến trong các thiết bị và hệ thống theo tiêu chuẩn Nhật Bản.

• DIN/EN: được sử dụng rộng rãi tại châu Âu và nhiều thị trường khác.

• BS: tiêu chuẩn Anh, vẫn xuất hiện trong một số hệ thống và thiết bị.

Mỗi tiêu chuẩn có thể quy định khác nhau về kích thước mặt bích, đường kính vòng bu-lông, số lượng lỗ, kích thước lỗ bu-lông và cấp áp lực. Vì vậy, hai mặt bích cùng DN chưa chắc đã lắp ghép trực tiếp với nhau nếu khác tiêu chuẩn.

Vật liệu mặt bích nối ống phổ biến

Mặt bích thép carbon

Thép carbon có độ bền cơ học tốt, giá thành tương đối hợp lý và được sử dụng phổ biến trong các hệ thống nước, dầu, khí và công nghiệp.

Mặt bích inox

Mặt bích inox, đặc biệt là inox 304 và inox 316, có khả năng chống ăn mòn tốt hơn thép carbon. Đây là lựa chọn phù hợp cho môi trường ẩm, hóa chất hoặc các hệ thống yêu cầu độ sạch cao.

Mặt bích gang

Mặt bích gang thường được sử dụng trong hệ thống cấp thoát nước và một số thiết bị công nghiệp. Ưu điểm của vật liệu này là giá thành hợp lý và khả năng làm việc ổn định trong nhiều ứng dụng thông thường.

Cách lựa chọn mặt bích nối ống phù hợp

Để lựa chọn đúng mặt bích, người dùng nên kiểm tra các thông số sau:

1. Xác định đường kính danh nghĩa DN:
Mặt bích phải phù hợp với kích thước đường ống và thiết bị cần kết nối.

2. Kiểm tra cấp áp lực:
Có thể gặp các mức như PN10, PN16 hoặc các cấp áp lực khác tùy tiêu chuẩn. Không nên sử dụng mặt bích có cấp áp lực thấp hơn yêu cầu của hệ thống.

3. Chọn đúng tiêu chuẩn:
Cần xác định hệ thống đang sử dụng JIS, DIN, ANSI/ASME hay tiêu chuẩn khác để đảm bảo các lỗ bu-lông tương thích.

4. Chọn vật liệu:
Căn cứ vào môi trường, nhiệt độ, áp suất và tính chất hóa học của lưu chất để lựa chọn thép carbon, inox, gang hoặc vật liệu phù hợp.

5. Chọn gioăng và bu-lông phù hợp:
Một kết nối mặt bích tốt không chỉ phụ thuộc vào mặt bích. Gioăng, bu-lông và lực siết cũng ảnh hưởng trực tiếp đến độ kín của hệ thống.

Những lưu ý khi lắp đặt mặt bích inox nối ống

Trong quá trình thi công, hai mặt bích cần được căn chỉnh đúng tâm và hạn chế tình trạng lệch lỗ bu-lông. Bề mặt tiếp xúc với gioăng phải sạch, không có bụi bẩn, dầu mỡ hoặc dị vật làm ảnh hưởng đến độ kín.

Bu-lông nên được siết theo thứ tự chéo, từng bước tăng lực thay vì siết mạnh một vị trí ngay từ đầu. Với các hệ thống áp suất cao hoặc yêu cầu kỹ thuật nghiêm ngặt, lực siết nên được thực hiện theo quy trình kỹ thuật của nhà sản xuất hoặc tiêu chuẩn áp dụng.

Ngoài ra, cần kiểm tra định kỳ các mối nối mặt bích để phát hiện sớm hiện tượng rò rỉ, ăn mòn, lỏng bu-lông hoặc xuống cấp của gioăng.

Kết luận

Các loại mặt bích nối ống phổ biến nhất hiện nay gồm mặt bích hàn cổ, mặt bích hàn trượt, mặt bích mù, mặt bích ren, mặt bích hàn socket và mặt bích lỏng. Mỗi loại được thiết kế cho một điều kiện lắp đặt và phạm vi ứng dụng khác nhau.

Khi lựa chọn mặt bích, cần đồng thời xem xét DN, cấp áp lực, tiêu chuẩn, vật liệu, nhiệt độ và môi chất. Đặc biệt, mặt bích và phụ kiện đi kèm phải đồng bộ về tiêu chuẩn để đảm bảo khả năng lắp ghép và độ kín.

Việc lựa chọn đúng loại mặt bích không chỉ giúp quá trình thi công thuận tiện mà còn góp phần nâng cao độ an toàn, hạn chế rò rỉ và tăng tuổi thọ cho toàn bộ hệ thống đường ống.
