Van Cầu Inox 304 Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

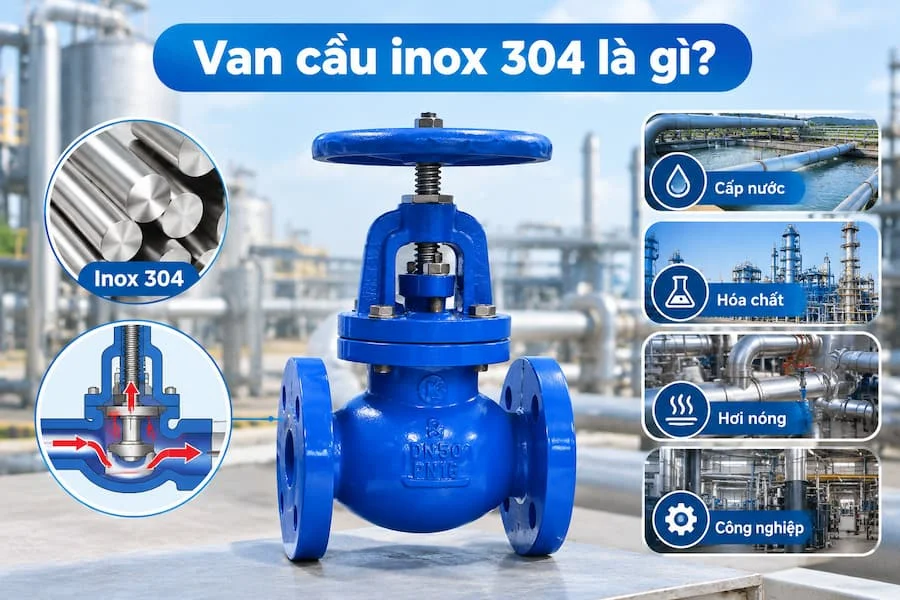

Van cầu inox 304 là gì?

Trong các hệ thống đường ống công nghiệp, việc kiểm soát lưu lượng và điều chỉnh dòng chảy đóng vai trò quan trọng đối với hiệu quả vận hành. Đối với những hệ thống cần thay đổi lưu lượng theo nhu cầu sử dụng, valve cầu inox 304 là một trong những thiết bị được lựa chọn nhờ khả năng đóng mở và điều tiết tương đối linh hoạt.

Van cầu inox 304, tên tiếng Anh là Stainless Steel Globe Valve, là loại van công nghiệp sử dụng bộ phận đóng mở dạng đĩa van chuyển động lên xuống để kiểm soát dòng lưu chất đi qua thân van. Sản phẩm có thân được chế tạo từ thép không gỉ inox 304, phù hợp với nhiều môi trường sử dụng như nước, một số loại hóa chất tương thích và các hệ thống công nghiệp có yêu cầu về khả năng chống ăn mòn.

Inox 304 thường chứa khoảng 18% crom và 8% niken, mặc dù thành phần thực tế phụ thuộc vào tiêu chuẩn vật liệu và mác thép cụ thể. Nhờ đặc tính chống gỉ tương đối tốt, vật liệu này được sử dụng phổ biến trong sản xuất van, phụ kiện đường ống và thiết bị công nghiệp.

So với van cổng, van cầu thường có lợi thế về khả năng điều tiết lưu lượng. Tuy nhiên, do cấu tạo dòng chảy bên trong có thể đổi hướng, van cầu thường tạo ra tổn thất áp suất lớn hơn khi lưu chất đi qua. Vì vậy, việc lựa chọn cần dựa trên yêu cầu vận hành, áp suất, nhiệt độ và đặc tính của môi chất.

Cấu tạo của van cầu inox 304

Valve  cầu inox 304 được cấu thành từ nhiều bộ phận phối hợp với nhau nhằm đảm bảo khả năng đóng mở, điều tiết và làm kín dòng chảy. Tùy theo nhà sản xuất, kích thước và tiêu chuẩn thiết kế, cấu tạo chi tiết có thể có một số điểm khác biệt.

Thân van

Thân van là bộ phận chính, bao bọc các chi tiết bên trong và tạo thành đường dẫn lưu chất. Bộ phận này thường được chế tạo từ inox 304, có khả năng chống ăn mòn trong nhiều điều kiện sử dụng thông thường.

Bên trong thân van có khoang dòng chảy và vị trí lắp đặt đĩa van, ghế van. Thiết kế thân van quyết định một phần đặc tính lưu lượng, tổn thất áp suất và khả năng làm việc của thiết bị.

Đĩa van và ghế van

Đĩa van là bộ phận trực tiếp kiểm soát dòng chảy. Khi đĩa van di chuyển xuống và tiếp xúc với ghế van, đường dẫn lưu chất được đóng lại. Khi đĩa nâng lên, khoảng hở giữa đĩa van và ghế van tăng, cho phép lưu chất đi qua.

Khoảng cách nâng của đĩa van ảnh hưởng đến tiết diện dòng chảy và khả năng điều chỉnh lưu lượng. Bề mặt tiếp xúc giữa đĩa van và ghế van cần được gia công phù hợp để đảm bảo khả năng làm kín khi đóng.

Tùy thiết kế, ghế van có thể được chế tạo liền với thân hoặc sử dụng chi tiết làm kín riêng. Vật liệu làm kín cần tương thích với môi chất và nhiệt độ vận hành.

Trục van

Trục van kết nối bộ phận vận hành với đĩa van, truyền chuyển động từ tay quay hoặc bộ truyền động đến cơ cấu đóng mở.

Khi người vận hành xoay tay quay, trục van dịch chuyển theo cơ cấu ren, khiến đĩa van nâng lên hoặc hạ xuống. Chất lượng trục van và độ chính xác của cơ cấu ren ảnh hưởng đến độ ổn định khi vận hành.

Nắp van và bộ phận làm kín

Nắp van được lắp phía trên thân van, giúp giữ và bảo vệ các chi tiết bên trong. Bộ phận làm kín trục, thường gồm vật liệu chèn kín và đai ép, có nhiệm vụ hạn chế lưu chất rò rỉ ra ngoài tại vị trí trục van đi qua nắp.

Trong quá trình sử dụng, bộ phận làm kín cần được kiểm tra định kỳ. Nếu gioăng hoặc vật liệu chèn kín bị lão hóa, mài mòn hay không tương thích với môi chất, van có thể xuất hiện hiện tượng rò rỉ.

Bộ phận điều khiển

Valve  cầu inox 304 phổ biến với kiểu vận hành bằng tay quay. Ngoài ra, một số thiết kế có thể sử dụng bộ truyền động điện hoặc khí nén để đáp ứng nhu cầu điều khiển tự động.

Van vận hành bằng tay phù hợp với các đường ống cần thao tác trực tiếp. Trong khi đó, van sử dụng bộ truyền động thường được cân nhắc cho hệ thống có yêu cầu điều khiển từ xa, đóng mở theo tín hiệu hoặc điều tiết lưu lượng tự động.

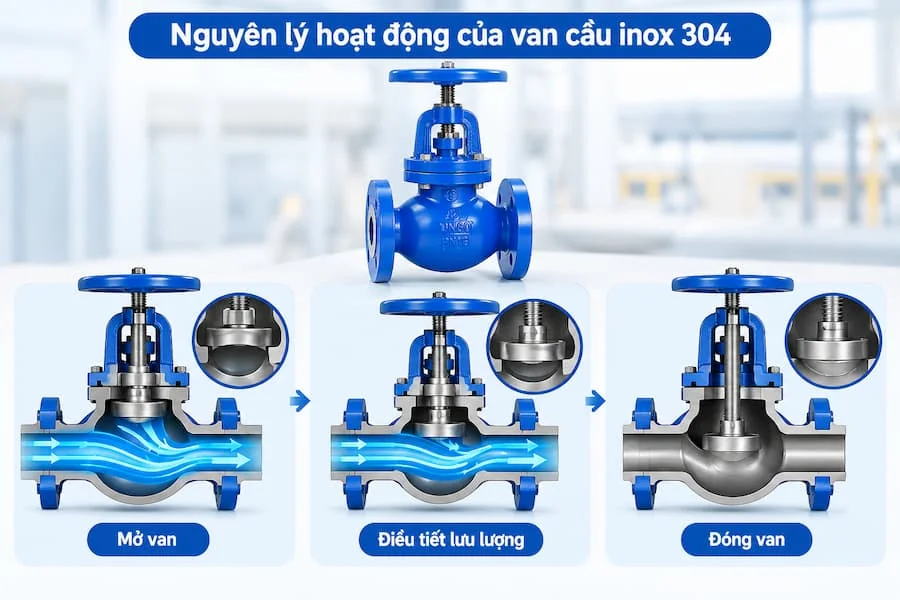

Nguyên lý hoạt động của van cầu inox 304

Valve cầu inox 304 hoạt động dựa trên chuyển động tịnh tiến của đĩa van theo trục. Quá trình đóng mở được thực hiện thông qua tay quay hoặc bộ truyền động, giúp thay đổi tiết diện dòng chảy bên trong thân van.

Khi cần mở van, người vận hành xoay tay quay theo chiều mở. Chuyển động quay được chuyển thành chuyển động nâng của trục và đĩa van, tạo khoảng hở giữa đĩa van với ghế van. Lưu chất có thể đi qua vị trí này và tiếp tục di chuyển trong đường ống.

Khi cần giảm lưu lượng, người vận hành điều chỉnh vị trí đĩa van để thu hẹp tiết diện dòng chảy. Cách vận hành này cho phép van cầu kiểm soát lưu lượng linh hoạt hơn so với những loại van chủ yếu được thiết kế cho trạng thái đóng hoàn toàn hoặc mở hoàn toàn.

Khi đóng van, đĩa van hạ xuống và tiếp xúc với ghế van, ngăn dòng lưu chất đi qua. Khả năng làm kín thực tế phụ thuộc vào thiết kế van, tình trạng bề mặt tiếp xúc, vật liệu làm kín, áp suất và điều kiện vận hành.

Cần lưu ý rằng không phải mọi van cầu đều được thiết kế để điều tiết liên tục trong mọi điều kiện. Nếu sử dụng van trong hệ thống có áp suất chênh lệch lớn, lưu lượng cao hoặc môi chất gây xói mòn, cần lựa chọn đúng kiểu đĩa van và thông số kỹ thuật để hạn chế hư hỏng.

Ưu điểm nổi bật của van cầu inox 304

Khả năng chống ăn mòn tương đối tốt

Inox 304 có khả năng hình thành lớp màng thụ động giúp bảo vệ bề mặt thép trước nhiều tác nhân ăn mòn thông thường. Đặc tính này giúp van phù hợp với hệ thống nước và nhiều ứng dụng công nghiệp có môi trường tương thích.

Tuy nhiên, inox 304 không chống ăn mòn tuyệt đối. Trong môi trường chứa nhiều ion clorua, nước biển hoặc một số hóa chất mạnh, vật liệu có thể bị ăn mòn cục bộ. Vì vậy, cần đánh giá thành phần môi chất trước khi lựa chọn.

Điều tiết lưu lượng linh hoạt

Thiết kế đĩa van chuyển động lên xuống cho phép thay đổi tiết diện dòng chảy theo mức độ mở. Đây là ưu điểm quan trọng trong các hệ thống cần điều chỉnh lưu lượng thay vì chỉ đóng hoặc mở đường ống.

Khả năng điều tiết cụ thể phụ thuộc vào thiết kế van và điều kiện làm việc. Với các hệ thống yêu cầu kiểm soát lưu lượng chính xác, nên xem xét đặc tính điều khiển và thông số lưu lượng của nhà sản xuất.

Độ bền và khả năng vệ sinh

Valve cầu inox 304 có thể đáp ứng nhiều điều kiện vận hành công nghiệp nếu được lựa chọn đúng thông số và bảo dưỡng phù hợp. Bề mặt inox tương đối dễ vệ sinh, thuận lợi trong các ứng dụng cần duy trì độ sạch của thiết bị.

Dù vậy, độ bền không chỉ phụ thuộc vào vật liệu thân van mà còn liên quan đến chất lượng gia công, đĩa van, ghế van, gioăng làm kín và điều kiện vận hành thực tế.

Đa dạng kích thước và kiểu kết nối

Valve cầu inox 304 được sản xuất với nhiều kích thước đường ống và phương thức kết nối như nối ren hoặc mặt bích. Nhờ đó, sản phẩm có thể được lựa chọn cho hệ thống dân dụng, đường ống phụ trợ và các dây chuyền công nghiệp.

Khi mua van, cần kiểm tra kích thước DN, tiêu chuẩn kết nối, áp suất danh định và không gian lắp đặt để đảm bảo tương thích với hệ thống hiện có.

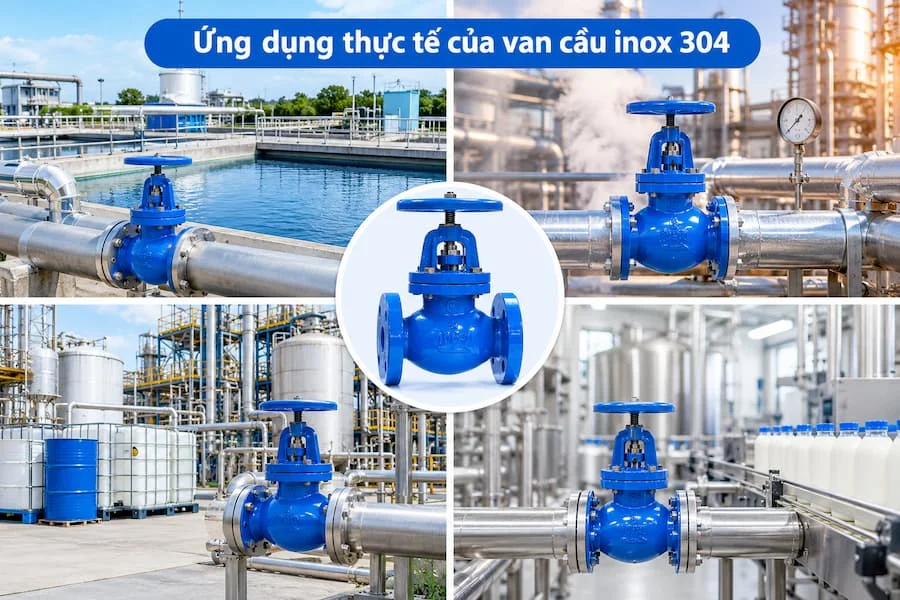

Ứng dụng thực tế của van cầu inox 304

Hệ thống cấp nước và xử lý nước

Valve cầu inox 304 có thể được sử dụng để đóng mở hoặc điều chỉnh lưu lượng trong các đường ống cấp nước, hệ thống xử lý nước và mạng lưới đường ống phụ trợ. Khả năng chống ăn mòn của inox giúp thiết bị phù hợp với nhiều điều kiện sử dụng.

Việc lựa chọn cần dựa trên chất lượng nước, áp suất vận hành và yêu cầu làm kín của hệ thống.

Hệ thống hơi nóng và nhiệt

Trong một số hệ thống hơi hoặc đường ống dẫn môi chất nóng, van cầu được sử dụng nhờ khả năng điều tiết dòng chảy. Tuy nhiên, không phải mọi mẫu Valve cầu inox 304 đều phù hợp với hơi nóng.

Người dùng cần kiểm tra nhiệt độ làm việc cho phép, áp suất, vật liệu gioăng và thiết kế cụ thể của nhà sản xuất trước khi đưa van vào vận hành.

Nhà máy hóa chất và sản xuất công nghiệp

Valve cầu inox 304 có thể được sử dụng trong một số dây chuyền sản xuất hóa chất, hệ thống dẫn dung dịch và đường ống công nghiệp nếu vật liệu tương thích với môi chất.

Đối với hóa chất có tính ăn mòn cao hoặc môi trường đặc biệt, cần đánh giá kỹ khả năng tương thích vật liệu. Trong một số trường hợp, inox 316 hoặc vật liệu chuyên dụng khác có thể phù hợp hơn.

Thực phẩm và đồ uống

Các hệ thống sản xuất thực phẩm, đồ uống có thể sử dụng van inox khi thiết bị đáp ứng yêu cầu về vật liệu tiếp xúc, khả năng vệ sinh và tiêu chuẩn thiết kế của dây chuyền.

Không nên mặc định mọi Valve cầu inox 304 đều đạt tiêu chuẩn vệ sinh thực phẩm. Cần kiểm tra độ hoàn thiện bề mặt, cấu tạo bên trong và chứng nhận liên quan nếu ứng dụng yêu cầu.

Cách lựa chọn van cầu inox 304 phù hợp

Để lựa chọn Valve cầu inox 304 đúng nhu cầu, trước hết cần xác định môi chất sử dụng, nhiệt độ, áp suất làm việc và lưu lượng cần kiểm soát. Những thông số này quyết định kiểu van, vật liệu làm kín và giới hạn vận hành phù hợp.

Tiếp theo, cần chọn kích thước DN và kiểu kết nối tương thích với đường ống. Van nối ren thường phù hợp với một số đường ống kích thước nhỏ, trong khi van mặt bích được cân nhắc cho các hệ thống có yêu cầu kết nối chắc chắn hoặc cần thuận tiện tháo lắp bảo trì.

Người mua cũng nên kiểm tra nguồn gốc sản phẩm, mác vật liệu, tiêu chuẩn sản xuất và tài liệu kỹ thuật. Không nên chỉ dựa vào hình thức sáng bóng bên ngoài để kết luận thân van được chế tạo hoàn toàn từ inox 304.

Ngoài ra, cần cân nhắc khả năng điều tiết, tổn thất áp suất và tần suất vận hành. Nếu hệ thống yêu cầu điều khiển tự động, nên lựa chọn mẫu van có bộ truyền động tương thích và phương án điều khiển phù hợp.

Lưu ý khi lắp đặt và bảo dưỡng van cầu inox 304

Trước khi lắp đặt, cần kiểm tra đường ống, vệ sinh khu vực kết nối và xác nhận kích thước, tiêu chuẩn kết nối của van. Hướng lắp đặt phải tuân thủ mũi tên dòng chảy hoặc hướng dẫn của nhà sản xuất nếu có.

Van cần được bố trí tại vị trí thuận tiện cho thao tác và bảo dưỡng. Tránh để đường ống chịu lực không cần thiết lên thân van, đồng thời sử dụng gioăng và phụ kiện phù hợp với áp suất, nhiệt độ vận hành.

Trong quá trình sử dụng, cần kiểm tra tình trạng rò rỉ tại thân, nắp van và trục van. Nếu phát hiện van khó vận hành, xuất hiện tiếng ồn bất thường hoặc không đóng kín, cần kiểm tra đĩa van, ghế van và bộ phận làm kín.

Việc bảo dưỡng nên được thực hiện theo khuyến cáo của nhà sản xuất. Trước khi tháo van để kiểm tra, phải cô lập đường ống, xả áp và đảm bảo nhiệt độ môi chất ở mức an toàn.

Kết luận

Van cầu inox 304 là thiết bị công nghiệp có khả năng đóng mở và điều tiết lưu lượng nhờ cơ cấu đĩa van chuyển động lên xuống. Với vật liệu inox có khả năng chống ăn mòn tương đối tốt, đa dạng kích thước và kiểu kết nối, sản phẩm được sử dụng trong nhiều hệ thống cấp nước, sản xuất công nghiệp và các ứng dụng tương thích khác.

Để đạt hiệu quả vận hành, người dùng cần lựa chọn van dựa trên môi chất, áp suất, nhiệt độ, lưu lượng và yêu cầu làm kín thực tế. Việc lắp đặt đúng kỹ thuật, kiểm tra định kỳ và bảo dưỡng phù hợp cũng góp phần kéo dài tuổi thọ thiết bị và duy trì độ an toàn cho hệ thống đường ống.
