Straight Valve Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng

Straight valve là thuật ngữ tiếng Anh thường được dùng để chỉ các loại van có thiết kế đường dòng theo hướng thẳng, phù hợp với những hệ thống đường ống cần kiểm soát dòng chảy mà không phải chuyển hướng qua một góc vuông. Tùy theo thiết kế và chức năng, thuật ngữ này có thể được sử dụng để mô tả van bi thân thẳng, van cầu thân thẳng hoặc van màng có đường dòng thẳng.

Trong các hệ thống cấp nước, khí nén và đường ống công nghiệp, việc lựa chọn đúng loại van giúp kiểm soát dòng môi chất, thuận tiện cho quá trình vận hành và bảo trì. Vậy straight van có cấu tạo như thế nào, hoạt động ra sao và được ứng dụng ở đâu? Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về thiết bị này.

1. Straight Valve là gì?

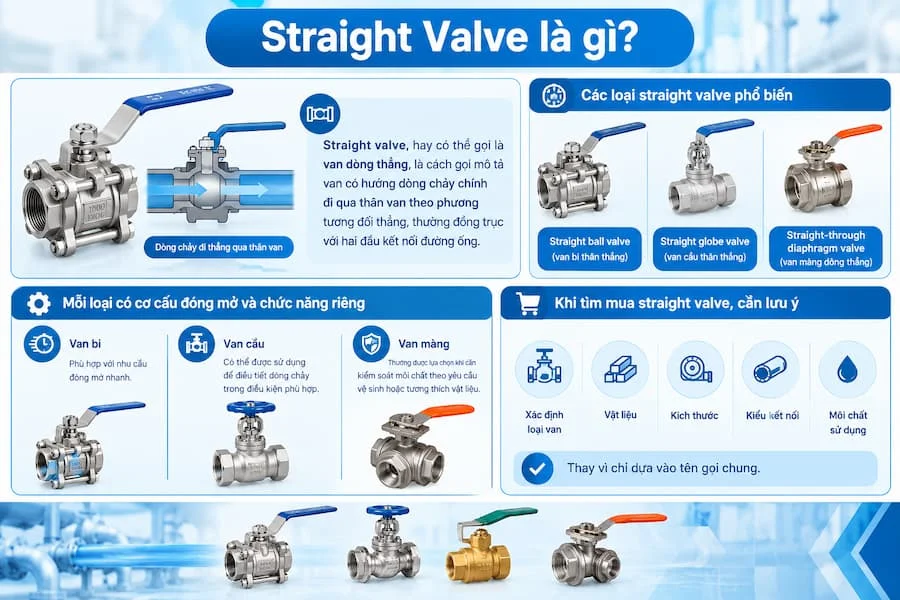

Straight valve, hay có thể gọi là van dòng thẳng, là cách gọi mô tả van có hướng dòng chảy chính đi qua thân van theo phương tương đối thẳng, thường đồng trục với hai đầu kết nối đường ống.

Tuy nhiên, cần lưu ý rằng straight van không phải lúc nào cũng là tên của một dòng van tiêu chuẩn riêng biệt. Trong tài liệu kỹ thuật, thuật ngữ này có thể xuất hiện trong tên gọi của nhiều kiểu van khác nhau, chẳng hạn straight globe valve (van cầu thân thẳng), straight ball valve (van bi thân thẳng) hoặc straight-through diaphragm valve (van màng dòng thẳng).

Mỗi loại có cơ cấu đóng mở và chức năng riêng. Van bi thường phù hợp với nhu cầu đóng mở nhanh, van cầu có thể được sử dụng để điều tiết dòng chảy trong điều kiện phù hợp, còn van màng thường được lựa chọn khi cần kiểm soát môi chất theo yêu cầu vệ sinh hoặc tương thích vật liệu.

Do đó, khi tìm mua straight van, người dùng nên xác định rõ loại van, vật liệu, kích thước, kiểu kết nối và môi chất sử dụng thay vì chỉ dựa vào tên gọi chung.

2. Cấu tạo chung của straight van

Cấu tạo của straight van phụ thuộc vào thiết kế cụ thể. Tuy nhiên, phần lớn các dòng van công nghiệp đều có một số bộ phận cơ bản sau:

Thân van (Body): Là bộ phận bao quanh cơ cấu đóng mở và tạo đường dẫn cho môi chất. Thân van có thể được chế tạo từ đồng, gang, thép carbon, inox hoặc vật liệu khác tùy điều kiện vận hành.

Bộ phận đóng mở: Có thể là viên bi, đĩa van, nút van hoặc màng van. Bộ phận này trực tiếp kiểm soát khả năng lưu thông của môi chất qua van.

Trục van (Stem): Truyền chuyển động từ tay gạt, tay quay hoặc bộ truyền động đến bộ phận đóng mở. Thiết kế trục van khác nhau tùy loại van.

Bộ phận làm kín: Bao gồm gioăng, đệm kín hoặc các bề mặt tiếp xúc được gia công phù hợp. Chúng giúp hạn chế rò rỉ môi chất ra bên ngoài hoặc qua vị trí đóng kín.

Bộ phận điều khiển: Có thể là tay gạt, tay quay, bộ truyền động điện hoặc bộ truyền động khí nén. Tùy nhu cầu sử dụng, van có thể vận hành bằng tay hoặc tích hợp vào hệ thống tự động hóa.

Ngoài các bộ phận trên, một số model còn có nắp van, bu lông, vòng đệm và các chi tiết phụ trợ. Khi lựa chọn sản phẩm, cần đối chiếu bản vẽ cấu tạo và tài liệu kỹ thuật của đúng model để xác định chính xác thiết kế.

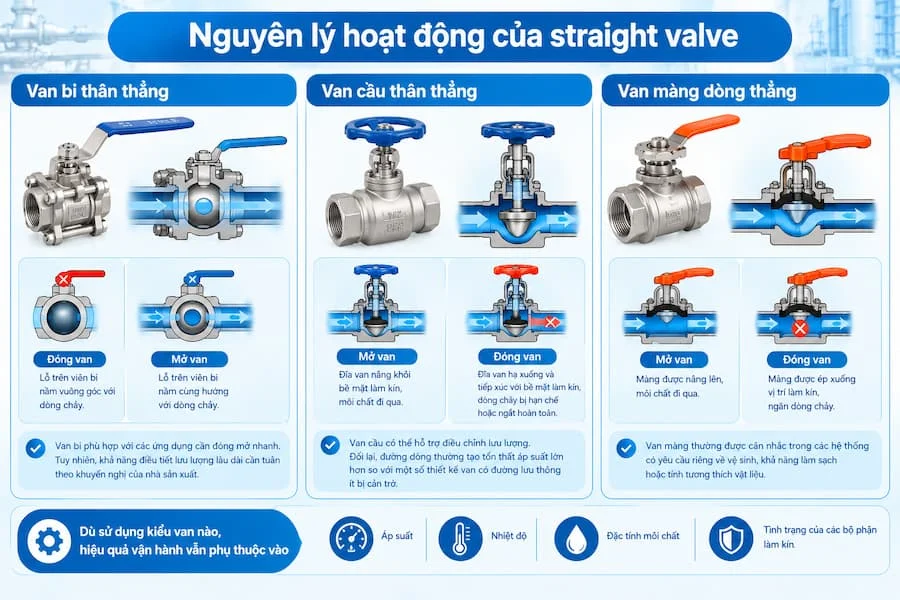

3. Nguyên lý hoạt động của straight van

Straight van không có một nguyên lý đóng mở duy nhất vì thuật ngữ này có thể mô tả nhiều dòng van. Nguyên lý cụ thể phụ thuộc vào bộ phận đóng mở và cơ cấu truyền động.

Van bi thân thẳng

Van bi sử dụng một viên bi có lỗ xuyên tâm. Khi người vận hành xoay tay gạt khoảng 90 độ, lỗ trên viên bi thay đổi vị trí so với đường ống. Khi lỗ nằm cùng hướng với dòng chảy, van mở; khi phần đặc của viên bi chắn đường dòng, van đóng.

Thiết kế này phù hợp với những ứng dụng cần đóng mở nhanh. Tuy nhiên, khả năng điều tiết lưu lượng lâu dài cần tuân theo khuyến nghị của nhà sản xuất.

Van cầu thân thẳng

Van cầu hoạt động dựa trên chuyển động lên xuống của đĩa van. Khi đĩa van nâng khỏi bề mặt làm kín, môi chất có thể đi qua. Khi đĩa van hạ xuống và tiếp xúc với bề mặt làm kín, dòng chảy bị hạn chế hoặc ngắt hoàn toàn.

Tùy cấu tạo bên trong, van cầu có thể hỗ trợ điều chỉnh lưu lượng. Đổi lại, đường dòng thường tạo tổn thất áp suất lớn hơn so với một số thiết kế van có đường lưu thông ít bị cản trở.

Van màng dòng thẳng

Van màng sử dụng một màng đàn hồi để đóng mở đường dẫn môi chất. Khi cơ cấu điều khiển tác động, màng được nâng lên hoặc ép xuống vị trí làm kín. Loại van này thường được cân nhắc trong những hệ thống có yêu cầu riêng về vệ sinh, khả năng làm sạch hoặc tính tương thích vật liệu.

Dù sử dụng kiểu van nào, hiệu quả vận hành vẫn phụ thuộc vào áp suất, nhiệt độ, đặc tính môi chất và tình trạng của các bộ phận làm kín.

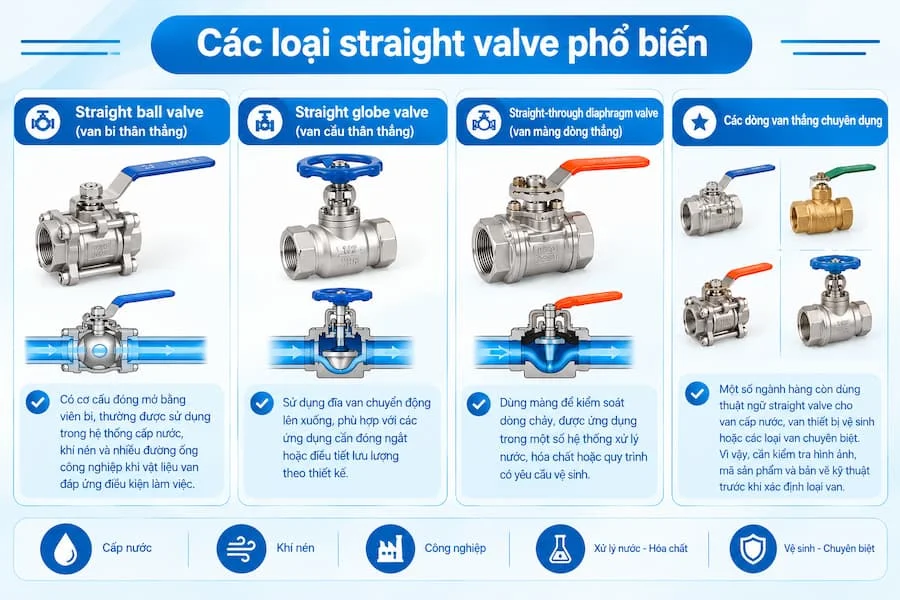

4. Các loại straight van phổ biến

Dựa trên cấu tạo và chức năng, straight van có thể được chia thành một số nhóm thường gặp.

Straight ball valve – van bi thân thẳng: Có cơ cấu đóng mở bằng viên bi, thường được sử dụng trong hệ thống cấp nước, khí nén và nhiều đường ống công nghiệp khi vật liệu van đáp ứng điều kiện làm việc.

Straight globe valve – van cầu thân thẳng: Sử dụng đĩa van chuyển động lên xuống, phù hợp với các ứng dụng cần đóng ngắt hoặc điều tiết lưu lượng theo thiết kế.

Straight-through diaphragm valve – van màng dòng thẳng: Dùng màng để kiểm soát dòng chảy, được ứng dụng trong một số hệ thống xử lý nước, hóa chất hoặc quy trình có yêu cầu vệ sinh.

Các dòng van thẳng chuyên dụng: Một số ngành hàng còn dùng thuật ngữ straight van cho van cấp nước, van thiết bị vệ sinh hoặc các loại van chuyên biệt. Vì vậy, cần kiểm tra hình ảnh, mã sản phẩm và bản vẽ kỹ thuật trước khi xác định loại van.

5. Ưu điểm và hạn chế của Van dòng thẳng

Ưu điểm của straight van phụ thuộc vào từng thiết kế, nhưng có thể xem xét một số điểm chung.

• Dễ bố trí trên đường ống: Hai đầu kết nối theo hướng thẳng giúp thuận tiện khi lắp đặt tại các vị trí phù hợp.

• Đa dạng vật liệu: Có thể lựa chọn đồng, gang, thép hoặc inox theo yêu cầu về độ bền và khả năng chống ăn mòn.

• Nhiều phương thức vận hành: Có các dòng điều khiển bằng tay và các phiên bản tích hợp bộ truyền động tự động.

• Phạm vi ứng dụng rộng: Có thể dùng trong hệ thống nước, khí nén và các quy trình công nghiệp phù hợp với thông số của van.

Bên cạnh đó, người dùng cũng cần lưu ý một số hạn chế. Không phải mọi straight van đều có khả năng điều tiết tốt; một số thiết kế chỉ thích hợp cho chức năng đóng mở. Tổn thất áp suất, khả năng làm kín và độ bền của van còn phụ thuộc vào cấu tạo bên trong, chất lượng vật liệu và điều kiện vận hành.

Vì vậy, không nên lựa chọn van chỉ dựa trên hình dáng bên ngoài hoặc tên gọi straight van.

6. Ứng dụng của straight van trong thực tế

Straight van có thể được sử dụng trong nhiều lĩnh vực khi loại van cụ thể đáp ứng các yêu cầu kỹ thuật.

Hệ thống cấp nước: Van được lắp trên đường ống để đóng ngắt hoặc kiểm soát dòng nước cấp cho thiết bị và khu vực sử dụng.

Hệ thống khí nén: Một số dòng van thân thẳng được sử dụng để kiểm soát khí trong đường ống hoặc thiết bị, với điều kiện áp suất và vật liệu làm kín phù hợp.

Nhà máy và dây chuyền sản xuất: Van có thể xuất hiện trong các hệ thống vận chuyển chất lỏng hoặc môi chất công nghiệp. Việc lựa chọn phải căn cứ vào nhiệt độ, áp suất và đặc tính hóa học của môi chất.

Hệ thống xử lý nước: Tùy thiết kế, van có thể dùng để đóng mở đường nước hoặc kiểm soát dòng chảy tại các công đoạn xử lý.

Đối với môi chất có tính ăn mòn, nhiệt độ cao hoặc nguy cơ gây mất an toàn, cần kiểm tra khả năng tương thích của vật liệu, giới hạn áp suất và các yêu cầu tiêu chuẩn trước khi đưa van vào sử dụng.

7. Kinh nghiệm lựa chọn straight valve phù hợp

Để lựa chọn straight van đúng nhu cầu, bạn nên xem xét các yếu tố sau:

Xác định chức năng: Làm rõ hệ thống cần đóng mở nhanh, điều tiết lưu lượng hay đáp ứng yêu cầu chuyên biệt. Đây là cơ sở để chọn van bi, van cầu, van màng hoặc dòng van khác.

Kiểm tra kích thước: Đối chiếu đường kính danh nghĩa DN, tiêu chuẩn đường ống và kiểu kết nối ren, mặt bích hoặc dạng kết nối khác.

Chọn vật liệu: Vật liệu thân van và gioăng làm kín phải tương thích với môi chất và điều kiện vận hành.

Đánh giá áp suất và nhiệt độ: Kiểm tra áp suất định mức, nhiệt độ làm việc cho phép và các giới hạn kỹ thuật của đúng model.

Xem xét phương thức điều khiển: Với hệ thống vận hành thủ công, tay gạt hoặc tay quay có thể đáp ứng nhu cầu. Với dây chuyền tự động hóa, có thể cần bộ truyền động điện hoặc khí nén tương thích.

Lựa chọn nhà cung cấp đáng tin cậy: Ưu tiên sản phẩm có mã model rõ ràng, tài liệu kỹ thuật, thông tin vật liệu và chính sách bảo hành phù hợp.

8. Kết luận

Straight valve là thuật ngữ mô tả các loại van có hướng dòng chảy theo phương thẳng, nhưng không nhất thiết chỉ một kiểu van duy nhất. Tùy mục đích sử dụng, sản phẩm có thể là van bi thân thẳng, van cầu thân thẳng, van màng dòng thẳng hoặc một dòng van chuyên dụng khác.

Để chọn đúng thiết bị, người dùng cần xác định chức năng, kích thước kết nối, vật liệu, áp suất và nhiệt độ làm việc. Việc đối chiếu thông số kỹ thuật của từng model sẽ giúp hạn chế nhầm lẫn, đảm bảo khả năng vận hành và lựa chọn được straight van phù hợp với hệ thống đường ống.
