Van Isolation Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

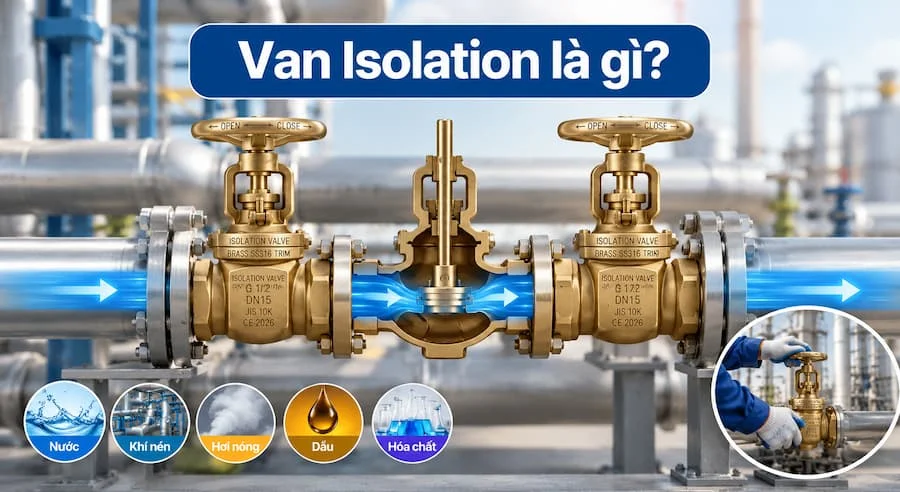

1. Van Isolation là gì?

Van Isolation (hay còn gọi là van cách ly, van cô lập hoặc van chặn) là thiết bị cơ khí được sử dụng để đóng hoặc mở dòng chảy của lưu chất trong một đoạn đường ống nhất định. Lưu chất đi qua van có thể là nước, khí nén, hơi nóng, dầu hoặc các loại hóa chất, tùy thuộc vào vật liệu và thiết kế của van.

Trong các hệ thống đường ống công nghiệp, valve isolation đóng vai trò quan trọng trong việc kiểm soát dòng chảy và cô lập một khu vực khi cần kiểm tra, bảo trì hoặc sửa chữa thiết bị. Thay vì phải ngừng hoạt động toàn bộ hệ thống, người vận hành có thể đóng van tại vị trí phù hợp để ngăn lưu chất tiếp tục đi vào khu vực cần xử lý.

Ví dụ, trong hệ thống cấp nước của một nhà máy, khi một nhánh đường ống xuất hiện tình trạng rò rỉ, người vận hành có thể đóng valve isolation ở đầu vào và đầu ra của nhánh đó để phục vụ công tác sửa chữa. Các khu vực khác vẫn có thể tiếp tục hoạt động nếu cấu trúc hệ thống cho phép.

Khác với van điều tiết được thiết kế để điều chỉnh lưu lượng hoặc áp suất, valve isolation chủ yếu phục vụ mục đích đóng ngắt dòng chảy. Khi lựa chọn thiết bị, cần xem xét khả năng làm kín, áp suất làm việc, nhiệt độ và đặc tính của lưu chất để bảo đảm van đáp ứng đúng yêu cầu vận hành.

2. Cấu tạo chung của van Isolation

Valve isolation có nhiều chủng loại khác nhau như van bi, van cổng, van bướm và van cầu. Mỗi loại có thiết kế riêng, tuy nhiên phần lớn đều bao gồm những bộ phận cơ bản sau:

2.1. Thân van (Body)

Thân van là bộ phận chính, có nhiệm vụ chứa các chi tiết bên trong và chịu áp lực của dòng lưu chất. Bộ phận này thường được chế tạo từ gang, thép carbon, thép không gỉ hoặc đồng, tùy thuộc vào điều kiện sử dụng.

Đối với hệ thống nước thông thường, thân van gang hoặc đồng có thể là lựa chọn phù hợp. Trong môi trường có yêu cầu chống ăn mòn cao, van inox thường được ưu tiên. Với hệ thống hơi nóng hoặc đường ống công nghiệp áp lực cao, cần lựa chọn vật liệu theo nhiệt độ, áp suất và tiêu chuẩn thiết kế.

2.2. Bộ phận đóng mở

Đây là chi tiết trực tiếp ngăn chặn hoặc cho phép lưu chất đi qua van. Tùy theo thiết kế, bộ phận đóng mở có thể là viên bi, đĩa van, cánh van hoặc cửa van.

Khi van ở trạng thái đóng, bộ phận này tiếp xúc với bề mặt làm kín để hạn chế dòng chảy. Khi van mở, nó dịch chuyển hoặc xoay để tạo đường lưu thông cho lưu chất.

2.3. Trục van (Stem)

Trục van truyền chuyển động từ tay gạt, tay quay hoặc bộ truyền động đến bộ phận đóng mở. Trục cần có độ bền cơ học phù hợp để chịu được lực vận hành và hạn chế biến dạng trong quá trình sử dụng.

2.4. Bộ phận làm kín

Bộ phận làm kín thường bao gồm gioăng, vòng đệm hoặc các bề mặt làm kín được thiết kế phù hợp với từng loại van. Nhiệm vụ của chúng là hạn chế rò rỉ lưu chất qua thân van, trục van hoặc vị trí tiếp xúc khi đóng.

Vật liệu làm kín phải tương thích với môi chất và điều kiện làm việc. Chẳng hạn, gioăng sử dụng cho nước lạnh không nhất thiết phù hợp với hơi nóng hoặc hóa chất có tính ăn mòn.

2.5. Bộ phận vận hành

Valve isolation có thể sử dụng tay gạt, tay quay, hộp số hoặc bộ truyền động khí nén, điện. Với các đường ống nhỏ, van vận hành bằng tay thường thuận tiện và tiết kiệm chi phí. Trong hệ thống công nghiệp tự động hóa, bộ truyền động giúp đóng mở từ xa và tích hợp với hệ thống điều khiển.

3. Nguyên lý hoạt động của valve Isolation

Nguyên lý hoạt động của valve isolation phụ thuộc vào cấu tạo và cơ chế đóng mở của từng dòng van. Tuy nhiên, mục tiêu chung là tạo ra trạng thái cho phép dòng chảy đi qua hoặc ngăn dòng chảy tại vị trí lắp đặt.

3.1. Khi van mở

Người vận hành tác động lên tay gạt, tay quay hoặc bộ truyền động để dịch chuyển bộ phận đóng mở. Khi van đạt đến vị trí mở, lưu chất có thể đi qua thân van và tiếp tục di chuyển trong đường ống.

Mức độ cản trở dòng chảy phụ thuộc vào thiết kế. Chẳng hạn, van bi full port có đường kính lỗ bi gần tương đương đường kính trong của đường ống, giúp hạn chế tổn thất áp suất khi mở hoàn toàn.

3.2. Khi van đóng

Khi cần ngắt dòng chảy, người vận hành đưa van về vị trí đóng. Bộ phận đóng mở tiếp xúc với bề mặt làm kín, tạo thành rào chắn nhằm ngăn lưu chất tiếp tục đi qua.

Khả năng làm kín thực tế phụ thuộc vào kết cấu van, vật liệu gioăng, tình trạng bề mặt tiếp xúc và điều kiện vận hành. Vì vậy, không nên mặc định mọi loại valve isolation đều có khả năng kín tuyệt đối trong mọi môi trường.

3.3. Cô lập một khu vực trong hệ thống

Trong thực tế, valve isolation thường được lắp tại đầu vào, đầu ra hoặc các nhánh đường ống cần có khả năng ngắt riêng biệt. Khi cần bảo trì, người vận hành đóng các van liên quan để hạn chế lưu chất đi vào khu vực làm việc.

Đối với hệ thống có áp suất cao, nhiệt độ cao hoặc chứa môi chất nguy hiểm, việc đóng van đơn lẻ không phải lúc nào cũng đủ để bảo đảm an toàn. Cần thực hiện quy trình cô lập năng lượng, xả áp, tháo hết lưu chất tồn dư và xác nhận trạng thái an toàn trước khi sửa chữa.

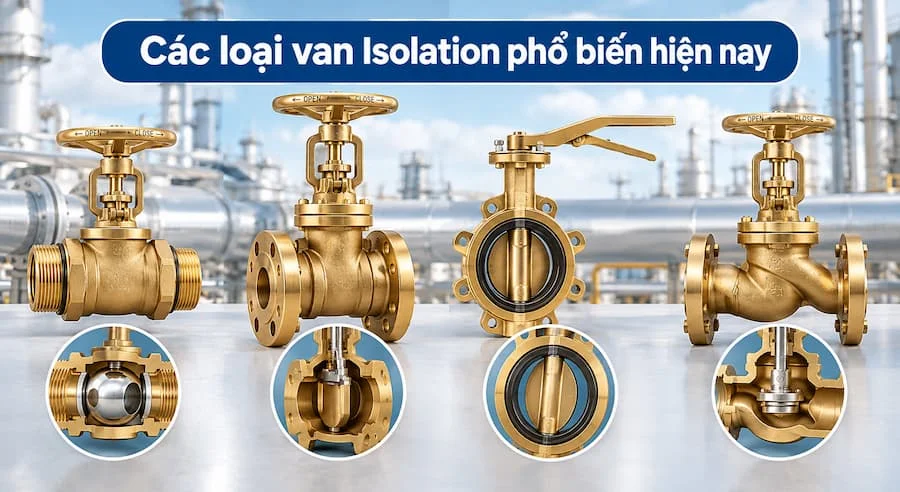

4. Các loại valve Isolation phổ biến hiện nay

4.1. Van bi (Ball Valve)

Van bi sử dụng viên bi có lỗ xuyên tâm để đóng mở dòng chảy. Khi xoay tay gạt khoảng 90 độ, lỗ bi chuyển từ vị trí cho dòng chảy đi qua sang vị trí ngăn dòng chảy.

Van bi có ưu điểm đóng mở nhanh, thao tác đơn giản và khả năng làm kín tốt khi được lựa chọn đúng loại. Thiết bị thường được sử dụng trong hệ thống nước, khí nén, dầu và một số môi trường hóa chất tương thích.

4.2. Van cổng (Gate Valve)

Van cổng sử dụng một cửa van di chuyển lên xuống để mở hoặc chặn dòng lưu chất. Khi mở hoàn toàn, cửa van được nâng khỏi đường đi của dòng chảy, giúp hạn chế trở lực.

Loại van này thường được sử dụng trong hệ thống cấp nước, đường ống công nghiệp và các tuyến ống có kích thước lớn. Tuy nhiên, van cổng thường đóng mở chậm hơn van bi và không phù hợp để điều tiết lưu lượng liên tục nếu không được nhà sản xuất cho phép.

4.3. Van bướm (Butterfly Valve)

Van bướm có cấu tạo gồm thân van, trục và đĩa van dạng cánh. Khi vận hành, đĩa van xoay quanh trục để chuyển đổi giữa trạng thái mở và đóng.

Ưu điểm của van bướm là thiết kế gọn, trọng lượng tương đối nhẹ và phù hợp với đường ống có kích thước lớn. Thiết bị được ứng dụng trong hệ thống cấp thoát nước, HVAC, xử lý nước và nhiều dây chuyền công nghiệp.

4.4. Van cầu (Globe Valve)

Van cầu sử dụng đĩa van chuyển động tịnh tiến để đóng hoặc mở đường đi của lưu chất. Loại van này có khả năng kiểm soát lưu lượng tốt hơn nhiều dòng van chặn thông thường, nhưng thường tạo ra tổn thất áp suất lớn hơn khi dòng chảy đi qua.

Van cầu có thể được sử dụng cho mục đích cô lập nếu thiết kế đáp ứng yêu cầu làm kín và điều kiện vận hành. Tuy nhiên, khi lựa chọn, cần phân biệt chức năng đóng ngắt với yêu cầu điều tiết để tránh sử dụng sai mục đích.

5. Ứng dụng của valve Isolation trong thực tế

Nhờ khả năng ngắt dòng chảy tại từng vị trí, valve isolation được sử dụng rộng rãi trong nhiều lĩnh vực.

5.1. Hệ thống cấp thoát nước

Valve isolation được lắp trên đường ống cấp nước tại các tòa nhà, nhà máy, khu dân cư và công trình thương mại. Thiết bị giúp ngắt nguồn nước đến từng khu vực khi xảy ra sự cố hoặc cần thay thế đường ống, đồng hồ nước và thiết bị sử dụng nước.

5.2. Hệ thống hơi và nhiệt

Trong các nhà máy sử dụng nồi hơi, đường ống hơi nóng hoặc thiết bị trao đổi nhiệt, valve isolation giúp tách từng cụm thiết bị để phục vụ bảo trì. Van cần được lựa chọn theo áp suất, nhiệt độ và đặc tính của hơi để bảo đảm độ bền và khả năng làm kín.

5.3. Hệ thống khí nén và dầu công nghiệp

Van được dùng để ngắt nguồn khí nén hoặc dầu cấp đến máy móc, xi lanh và các thiết bị chấp hành. Việc bố trí van tại các vị trí phù hợp giúp quá trình kiểm tra, sửa chữa thuận tiện hơn.

Tuy nhiên, đóng van cấp khí hoặc dầu không đồng nghĩa với việc toàn bộ năng lượng đã được loại bỏ. Hệ thống cần được xả áp và kiểm tra theo quy trình an toàn trước khi thao tác.

5.4. Ngành hóa chất và sản xuất

Trong các dây chuyền hóa chất, thực phẩm và sản xuất công nghiệp, van isolation hỗ trợ cô lập bồn chứa, máy bơm, bộ lọc và các nhánh đường ống. Khi sử dụng với hóa chất, cần kiểm tra khả năng tương thích của thân van, gioăng và các chi tiết tiếp xúc với lưu chất.

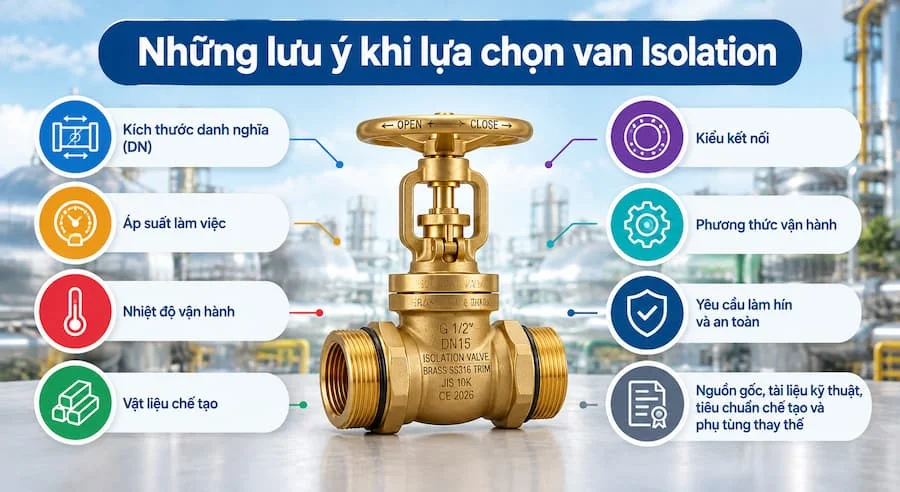

6. Những lưu ý khi lựa chọn valve Isolation

Để lựa chọn valve isolation phù hợp, người dùng nên xem xét các tiêu chí sau:

• Kích thước danh nghĩa (DN): Chọn kích thước tương thích với đường ống và yêu cầu lưu lượng của hệ thống.

• Áp suất làm việc: Kiểm tra cấp áp suất của van và bảo đảm phù hợp với áp suất thiết kế, kể cả các điều kiện bất thường có thể xảy ra.

• Nhiệt độ vận hành: Xác định nhiệt độ thấp nhất và cao nhất của lưu chất để lựa chọn vật liệu thân van, gioăng và bộ phận làm kín phù hợp.

• Vật liệu chế tạo: Van inox phù hợp với nhiều môi trường cần chống ăn mòn; van gang thường được sử dụng trong hệ thống nước; van đồng phù hợp với một số ứng dụng dân dụng và công nghiệp nhẹ.

• Kiểu kết nối: Có thể lựa chọn kết nối ren, mặt bích, hàn hoặc các dạng kết nối khác theo thiết kế đường ống.

• Phương thức vận hành: Cân nhắc giữa tay gạt, tay quay, bộ truyền động điện và bộ truyền động khí nén dựa trên tần suất sử dụng, khả năng tiếp cận và yêu cầu tự động hóa.

• Yêu cầu làm kín và an toàn: Nếu hệ thống chứa môi chất nguy hiểm hoặc cần bảo trì trong điều kiện nghiêm ngặt, phải lựa chọn loại van và phương án cô lập đáp ứng tiêu chuẩn áp dụng.

Ngoài ra, cần quan tâm đến nguồn gốc sản phẩm, tài liệu kỹ thuật, tiêu chuẩn chế tạo và khả năng cung cấp phụ tùng thay thế. Không nên lựa chọn van chỉ dựa vào giá bán hoặc kích thước kết nối.

7. Cách sử dụng và bảo trì van Isolation hiệu quả

Trong quá trình sử dụng, nên kiểm tra định kỳ thân van, trục van, vị trí kết nối và khu vực làm kín để phát hiện sớm hiện tượng rò rỉ, ăn mòn hoặc hư hỏng cơ học.

Đối với van vận hành bằng tay, cần thao tác đúng hướng và không sử dụng lực quá mức khi van bị kẹt. Việc cố xoay tay gạt hoặc tay quay có thể làm hỏng trục, bộ truyền động hoặc bề mặt làm kín.

Với van được lắp trong hệ thống ít vận hành, cần xây dựng lịch kiểm tra và thử đóng mở phù hợp với yêu cầu của hệ thống. Những van thuộc hệ thống phòng cháy chữa cháy hoặc hệ thống an toàn phải được kiểm tra theo quy trình và quy định áp dụng, không tự ý đóng hoặc thay đổi trạng thái vận hành.

Khi phát hiện van bị rò rỉ, đóng không kín hoặc không thể vận hành bình thường, cần xác định nguyên nhân trước khi sửa chữa. Tùy tình trạng thực tế, có thể cần thay gioăng, sửa chữa bộ truyền động hoặc thay mới toàn bộ van.

8. Kết luận

Van isolation là thiết bị quan trọng trong các hệ thống đường ống, có nhiệm vụ đóng ngắt dòng chảy và hỗ trợ cô lập từng khu vực để vận hành, bảo trì hoặc sửa chữa. Các dòng van bi, van cổng, van bướm và van cầu đều có thể được sử dụng cho mục đích này khi đáp ứng yêu cầu kỹ thuật của hệ thống.

Để lựa chọn đúng valve isolation, cần xem xét đồng thời kích thước DN, áp suất, nhiệt độ, vật liệu, môi chất và phương thức vận hành. Bên cạnh đó, việc lắp đặt đúng kỹ thuật và bảo trì định kỳ sẽ giúp thiết bị hoạt động ổn định, giảm nguy cơ rò rỉ và nâng cao độ an toàn cho toàn bộ hệ thống.
