Stainless Steel Valves là gì? Cấu tạo, phân loại và ứng dụng thực tế

Trong các hệ thống đường ống công nghiệp, van là thiết bị quyết định dòng chảy được mở, đóng hay điều tiết như thế nào. Trong số các loại van hiện nay, Stainless Steel Valve (van inox) được ưa chuộng nhờ khả năng chống ăn mòn, chịu áp lực tốt và độ bền cao. Bài viết này giúp bạn hiểu rõ van inox là gì, cấu tạo ra sao, có những loại nào và được dùng trong những lĩnh vực nào.

Stainless Steel Valves là gì?

Stainless Steel Valve (van thép không gỉ, thường gọi là van inox) là loại van công nghiệp được chế tạo từ hợp kim thép không gỉ, trong đó hàm lượng crom tối thiểu 10,5%. Van dùng để kiểm soát, đóng/mở, điều tiết hoặc ngăn chặn dòng chảy của chất lỏng, khí hoặc hơi trong hệ thống đường ống.

Điểm đặc biệt của thép không gỉ nằm ở crom. Khi tiếp xúc với oxy, crom tạo ra một lớp màng oxit mỏng, bền và có khả năng tự phục hồi trên bề mặt kim loại. Lớp màng này ngăn quá trình oxy hóa tiếp diễn, nhờ đó van inox ít bị gỉ sét, ăn mòn hơn so với van gang, van thép carbon hay van đồng trong nhiều môi trường khắc nghiệt.

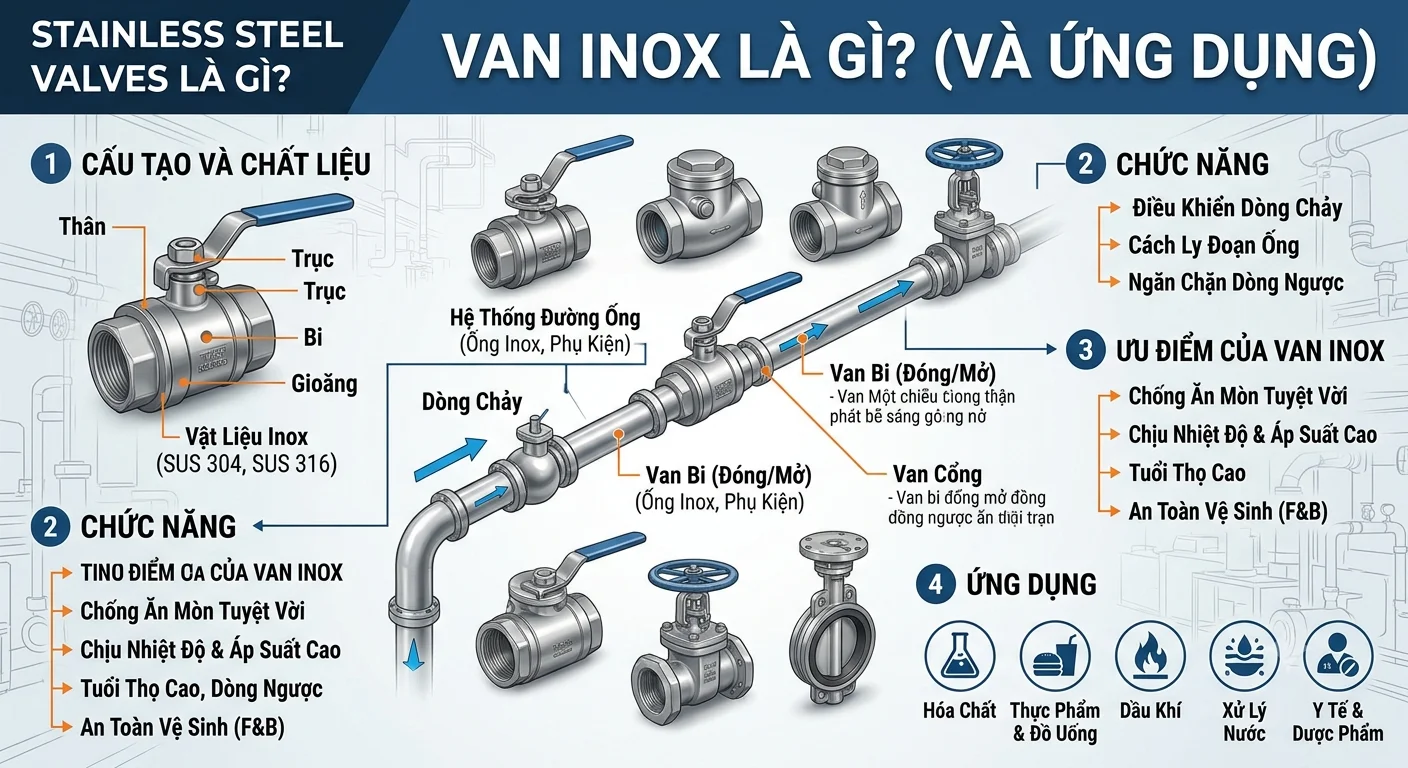

Cấu tạo chung của van inox

Dù có nhiều kiểu dáng khác nhau, một chiếc van inox cơ bản thường gồm các bộ phận chính sau:

• Thân van (Valve Body): Bộ phận chịu áp lực chính, thường làm từ inox SUS 304 hoặc SUS 316. Thân van kết nối trực tiếp với đường ống bằng dạng ren, mặt bích hoặc hàn.

• Đĩa van / Cửa van (Disc / Gate): Bộ phận tiếp xúc trực tiếp với dòng lưu chất, có nhiệm vụ ngăn chặn hoặc cho phép lưu chất đi qua. Tùy loại van mà đĩa van có thể là viên bi, cánh bướm, đĩa phẳng hay nón van.

• Trục van (Stem): Thanh kim loại nối từ đĩa van lên bộ phận điều khiển, truyền lực để đóng hoặc mở van.

• Bộ phận điều khiển (Actuator/Handle): Tay gạt, vô lăng (tay quay), hoặc bộ điều khiển tự động bằng điện, khí nén.

• Gioăng, phớt làm kín (Seat, Seal, Packing): Thường làm từ PTFE (Teflon), EPDM, Viton hoặc graphite, giúp van kín khít, không rò rỉ. Việc chọn vật liệu gioăng phải phù hợp với nhiệt độ và hóa chất trong hệ thống.

• Nắp van (Bonnet): Che phần cơ cấu bên trong, bảo vệ trục van và là nơi đặt bộ phận làm kín trục.

Các loại vật liệu inox phổ biến

Chất lượng và giá thành của van phụ thuộc nhiều vào mác inox được sử dụng:

• Inox 304 (SUS 304, CF8): Phổ biến nhất, chống ăn mòn tốt trong môi trường nước, thực phẩm, hóa chất nhẹ. Giá hợp lý nên được dùng rộng rãi.

• Inox 316 (SUS 316, CF8M): Có thêm molypden nên chống ăn mòn tốt hơn, đặc biệt trong môi trường chứa clorua, nước biển, hóa chất mạnh. Giá cao hơn 304.

• Inox 316L: Phiên bản hàm lượng carbon thấp của 316, thích hợp cho các mối hàn và ngành dược phẩm, thực phẩm yêu cầu cao.

• Inox 201: Giá rẻ nhưng khả năng chống ăn mòn kém hơn, chỉ nên dùng trong môi trường khô, ít khắc nghiệt.

• Duplex (2205): Độ bền cơ học và khả năng chống ăn mòn rất cao, dùng trong dầu khí, hóa dầu.

Phân loại Stainless Steel Valves

Van inox có thể được phân loại theo nhiều tiêu chí khác nhau.

Phân loại theo chức năng và cơ cấu đóng mở

Van bi inox (Ball Valve): Dùng viên bi có lỗ xuyên tâm để đóng mở dòng chảy. Chỉ cần xoay tay gạt 90 độ là van mở hoàn toàn hoặc đóng kín. Van bi nhỏ gọn, đóng mở nhanh, độ kín cao, là loại phổ biến nhất trong dân dụng và công nghiệp. Hạn chế là không phù hợp để điều tiết lưu lượng chính xác.

Van cổng inox (Gate Valve): Dùng tấm chắn (cổng) di chuyển lên xuống để đóng mở. Khi mở hết, dòng chảy gần như không bị cản trở nên tổn thất áp suất thấp. Thích hợp cho chức năng đóng/mở hoàn toàn, không nên dùng để điều tiết.

Van cầu inox (Globe Valve): Dòng chảy đi qua đường cong hình chữ S, đĩa van di chuyển vuông góc với mặt đế. Van cho phép điều chỉnh lưu lượng tốt, phù hợp với hệ thống hơi nóng, nước nóng, nhưng tổn thất áp suất lớn hơn van cổng.

Van bướm inox (Butterfly Valve): Dùng đĩa tròn xoay quanh trục để đóng mở. Cấu tạo gọn nhẹ, giá hợp lý, thích hợp với đường ống kích thước lớn, thường dùng trong hệ thống cấp thoát nước, thực phẩm, đồ uống.

Van một chiều inox (Check Valve): Chỉ cho phép lưu chất chảy theo một hướng, tự động đóng khi dòng chảy ngược nhằm bảo vệ bơm và đường ống. Có nhiều dạng như van lá lật, van lò xo, van cánh bướm một chiều.

Van kim inox (Needle Valve): Dùng trục nhọn dạng kim để điều chỉnh lưu lượng rất nhỏ với độ chính xác cao, thường gặp trong thiết bị đo lường, phòng thí nghiệm, hệ thống áp suất cao.

Van xả áp / van an toàn inox (Relief/Safety Valve): Tự động mở khi áp suất trong hệ thống vượt ngưỡng cài đặt để xả bớt lưu chất, bảo vệ thiết bị khỏi nguy cơ quá áp. Đây là thiết bị an toàn bắt buộc trong nhiều hệ thống nồi hơi, bình chịu áp lực.

Van màng inox (Diaphragm Valve): Dùng màng đàn hồi để đóng mở, ngăn cách hoàn toàn lưu chất với các bộ phận cơ khí. Thích hợp cho ngành dược phẩm, hóa chất và thực phẩm vi sinh.

Phân loại theo kiểu kết nối

• Nối ren: Dùng cho đường ống nhỏ, lắp đặt nhanh, dễ tháo thay. Phổ biến ở các cỡ từ DN8 đến DN50.

• Nối bích (mặt bích): Dùng cho đường ống lớn, áp lực cao, dễ bảo trì và tháo lắp.

• Nối hàn: Độ kín tuyệt đối, chịu áp và nhiệt tốt nhưng khó tháo lắp.

• Nối clamp (kẹp vi sinh): Dùng trong ngành thực phẩm, dược phẩm, dễ vệ sinh và tháo rửa thường xuyên.

Phân loại theo phương thức điều khiển

• Điều khiển bằng tay: Tay gạt, tay quay (vô lăng), tay vặn.

• Điều khiển bằng khí nén: Đóng mở nhanh, phù hợp hệ thống tự động, môi trường dễ cháy nổ.

• Điều khiển bằng điện: Dùng động cơ điện để đóng mở, cho phép điều khiển từ xa và tích hợp hệ thống SCADA.

• Van điện từ (Solenoid Valve): Đóng mở bằng cuộn từ, phản ứng nhanh, dùng cho đường ống nhỏ.

Ưu điểm và hạn chế của van inox

Ưu điểm:

• Chống ăn mòn, chống gỉ sét tốt, tuổi thọ cao.

• Chịu được nhiệt độ và áp suất lớn.

• Bề mặt sáng, dễ vệ sinh, an toàn cho thực phẩm và y tế.

• Không làm ảnh hưởng đến chất lượng lưu chất, không gây nhiễm bẩn.

• Chi phí bảo trì thấp trong dài hạn.

Hạn chế:

• Giá thành cao hơn van gang, van nhựa hay van đồng.

• Trọng lượng nặng hơn van nhựa.

• Với một số môi trường đặc biệt (axit mạnh, clorua nồng độ cao ở nhiệt độ cao), vẫn cần chọn đúng mác inox hoặc hợp kim chuyên dụng.

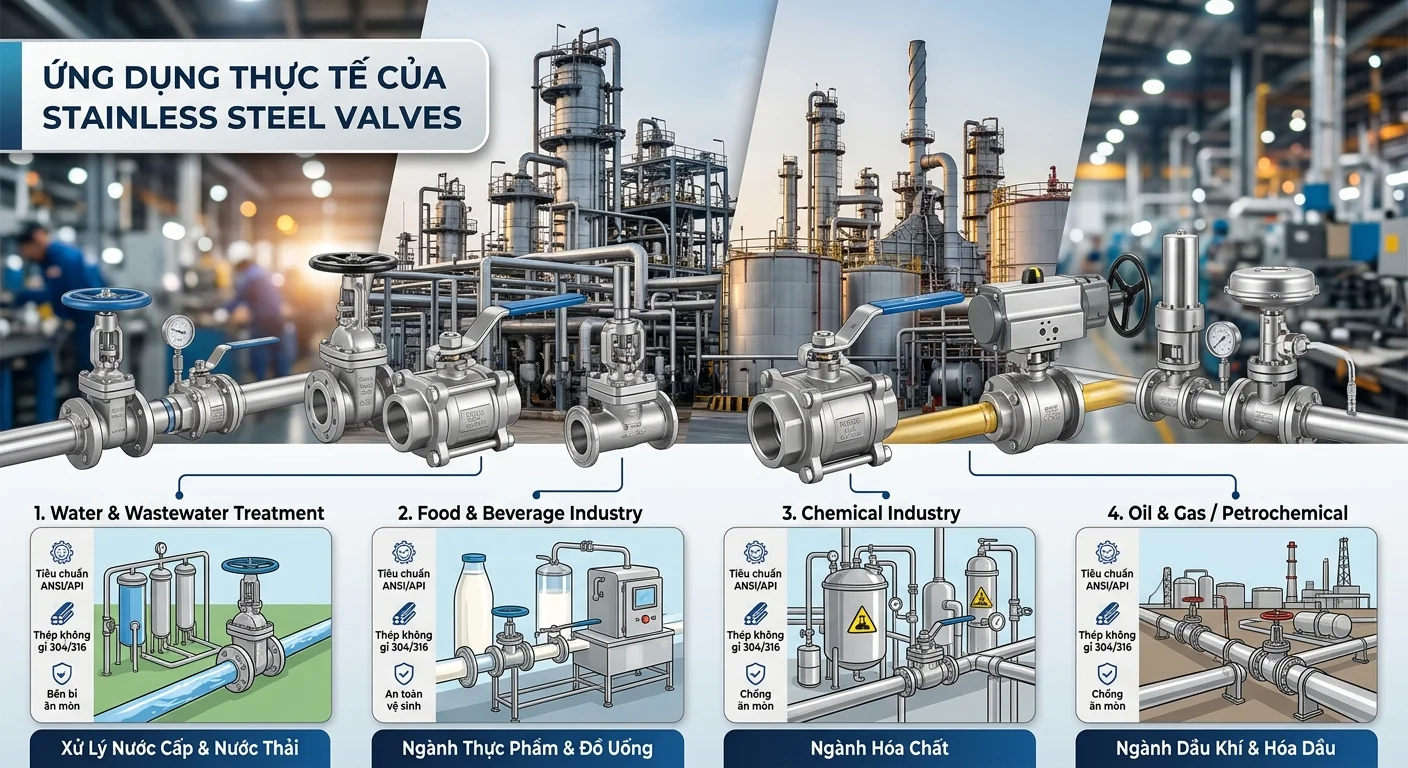

Ứng dụng thực tế của Stainless Steel Valves

Ngành thực phẩm và đồ uống: Van inox 304, 316 đảm bảo vệ sinh, không phản ứng với thực phẩm, dùng trong dây chuyền sản xuất sữa, bia, nước giải khát, nước mắm, nước ép. Van clamp vi sinh gần như là tiêu chuẩn ở lĩnh vực này.

Ngành dược phẩm và y tế: Yêu cầu độ sạch và độ kín rất cao, thường dùng van màng, van bi inox 316L trong hệ thống nước tinh khiết, nước cất, khí y tế.

Ngành hóa chất: Chống chịu tốt với nhiều loại axit, kiềm, dung môi. Van inox 316 hoặc duplex được dùng để dẫn hóa chất ăn mòn.

Dầu khí và hóa dầu: Môi trường áp suất cao, nhiệt độ lớn và có tính ăn mòn nên cần van inox chất lượng cao, đạt các tiêu chuẩn như API, ASME.

Xử lý nước và nước thải: Van inox dùng trong trạm cấp nước, hệ thống lọc RO, xử lý nước thải, đặc biệt ở nơi có hóa chất khử trùng như clo.

Hàng hải và đóng tàu: Nước biển có độ ăn mòn rất cao nên van inox 316 là lựa chọn phổ biến cho hệ thống đường ống trên tàu, giàn khoan.

Nhà máy nhiệt điện, lò hơi: Van cầu, van an toàn inox chịu nhiệt và áp suất cao trong hệ thống hơi nước.

Dân dụng: Hệ thống cấp nước sạch, bình nóng lạnh, năng lượng mặt trời, nhà bếp công nghiệp, hệ thống chữa cháy.

Lưu ý khi lựa chọn van inox

Để chọn được van phù hợp, bạn nên cân nhắc các yếu tố sau:

1. Loại lưu chất: Nước, hơi, khí, hóa chất hay thực phẩm sẽ quyết định mác inox và vật liệu gioăng.

2. Áp suất và nhiệt độ làm việc: Chọn van có áp suất danh định (PN, Class) và dải nhiệt độ lớn hơn thông số thực tế.

3. Kích thước đường ống (DN): Van phải khớp với đường kính ống để tránh tổn thất áp suất.

4. Kiểu kết nối: Ren, bích, hàn hay clamp tùy theo đường ống hiện có và yêu cầu bảo trì.

5. Chức năng sử dụng: Đóng/mở hoàn toàn, điều tiết lưu lượng, chống chảy ngược hay xả áp.

6. Phương thức điều khiển: Thủ công hay tự động, tùy quy mô và mức độ tự động hóa.

7. Nguồn gốc và chứng nhận: Ưu tiên sản phẩm có CO, CQ, đạt tiêu chuẩn ISO, ASME, DIN, JIS, và mua tại nhà cung cấp uy tín để tránh hàng giả, hàng pha trộn inox kém chất lượng.

Bảo trì van inox đúng cách

Dù bền bỉ, van inox vẫn cần được bảo dưỡng định kỳ để kéo dài tuổi thọ:

• Kiểm tra rò rỉ ở thân van, trục van và các mối nối.

• Vệ sinh bề mặt, loại bỏ cặn bẩn, hóa chất bám dính.

• Đóng mở van định kỳ để tránh kẹt, đặc biệt với van ít sử dụng.

• Thay gioăng, phớt khi có dấu hiệu lão hóa hoặc rò rỉ.

• Tránh dùng dụng cụ sắt thép cọ xát bề mặt inox, vì có thể gây nhiễm sắt và làm giảm khả năng chống ăn mòn.

Kết luận

Stainless Steel Valve là thiết bị không thể thiếu trong nhiều hệ thống đường ống hiện đại nhờ độ bền, khả năng chống ăn mòn và tính an toàn vệ sinh. Với sự đa dạng về chủng loại, từ van bi, van cổng, van cầu, van bướm đến van một chiều hay van an toàn, bạn hoàn toàn có thể tìm được loại phù hợp với từng ứng dụng cụ thể.

Điều quan trọng là xác định rõ môi trường làm việc, thông số kỹ thuật và chọn đúng mác inox cùng nhà cung cấp đáng tin cậy. Một chiếc van được lựa chọn và bảo dưỡng đúng cách sẽ giúp hệ thống vận hành ổn định, an toàn và tiết kiệm chi phí trong nhiều năm.
