Van cơ tự ngắt nước là gì? Cấu tạo và nguyên lý hoạt động chi tiết

Trong các hệ thống cấp nước dân dụng, bồn chứa nước và một số hệ thống công nghiệp, việc kiểm soát mực nước đóng vai trò rất quan trọng. Nếu nước được cấp liên tục mà không có cơ chế ngắt tự động, bồn chứa có thể bị tràn, gây lãng phí nước, ảnh hưởng đến thiết bị và làm phát sinh nhiều chi phí không cần thiết. Van cơ inox tự ngắt nước là một trong những giải pháp đơn giản, hiệu quả để xử lý vấn đề này.

Với cơ chế hoạt động dựa trên sự thay đổi của mực nước, van có thể tự động đóng hoặc mở đường cấp mà không cần sử dụng điện. Vậy van cơ inox tự ngắt nước là gì, cấu tạo gồm những bộ phận nào và nguyên lý hoạt động ra sao? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Van cơ tự ngắt nước là gì?

Van cơ tự ngắt nước là loại van sử dụng cơ cấu cơ học để tự động kiểm soát dòng nước dựa trên mực nước trong bồn, bể hoặc két chứa. Khi mực nước đạt đến giới hạn cài đặt, van sẽ tự động đóng đường cấp. Khi mực nước hạ xuống dưới mức quy định, van mở trở lại để bổ sung nước.

Loại van này còn thường được gọi là van phao cơ , van phao tự động, hoặc trong tiếng Anh là Float Valve.

Điểm đặc biệt của van cơ inox tự ngắt nước là không cần sử dụng nguồn điện, cảm biến điện tử hay tủ điều khiển. Việc đóng mở được thực hiện nhờ lực nổi của phao kết hợp với cơ cấu đòn bẩy hoặc màng van bên trong.

Ví dụ, khi lắp van phao vào đường cấp nước của bồn chứa:

• Mực nước thấp → phao hạ xuống → van mở → nước tiếp tục chảy vào bồn.

• Mực nước tăng dần → phao nổi lên → cơ cấu van thay đổi vị trí.

• Mực nước đạt mức cài đặt → van đóng → ngừng cấp nước.

• Khi nước được sử dụng và mực nước giảm → phao hạ xuống → van mở lại.

Nhờ cơ chế này, van giúp hạn chế tình trạng tràn bồn, thất thoát nước và phải đóng mở van bằng tay.

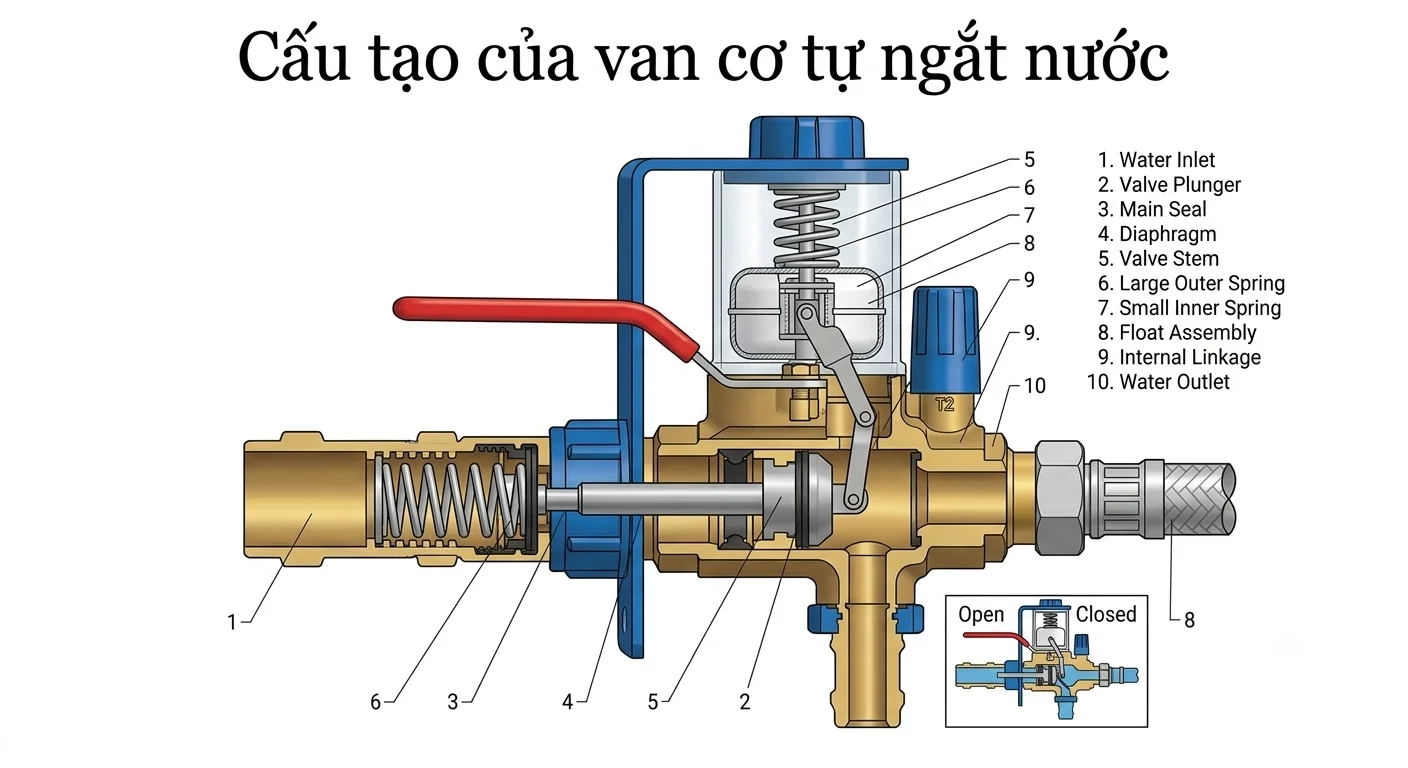

Cấu tạo của van cơ tự ngắt nước

Tùy theo thiết kế, kích thước và thương hiệu, cấu tạo van cơ inox tự ngắt nước có thể khác nhau. Tuy nhiên, một bộ van phao cơ thông thường sẽ gồm các bộ phận chính sau:

Thân van

Thân van là bộ phận bao bọc và liên kết các chi tiết bên trong. Đây cũng là vị trí kết nối van với đường ống cấp nước.

Thân van có thể được chế tạo từ nhiều vật liệu như đồng, inox, gang, nhựa ABS, PP hoặc các loại vật liệu kỹ thuật khác. Việc lựa chọn vật liệu phụ thuộc vào môi trường sử dụng, áp lực nước và yêu cầu về độ bền.

Phao

Phao là bộ phận quan trọng nhất giúp van nhận biết sự thay đổi của mực nước.

Phao thường có dạng hình cầu, hình trụ hoặc dạng phao chuyên dụng. Vật liệu thường là nhựa kỹ thuật, inox hoặc vật liệu có khả năng nổi tốt trên mặt nước.

Khi mực nước thay đổi, phao sẽ di chuyển lên xuống. Chuyển động này được truyền đến cơ cấu đóng mở của van.

Cần phao hoặc thanh liên kết

Cần phao là thanh nối giữa phao và cơ cấu điều khiển van. Khi phao nâng lên hoặc hạ xuống, cần phao truyền chuyển động này đến bộ phận đóng mở.

Chiều dài và góc làm việc của cần phao có thể ảnh hưởng đến vị trí đóng van cũng như khoảng mực nước mà van kiểm soát.

Cơ cấu đóng mở

Đây là phần trực tiếp kiểm soát dòng nước đi qua van. Tùy thiết kế, cơ cấu này có thể sử dụng piston, màng cao su, nút van hoặc cơ cấu cơ học tương ứng.

Khi phao đạt đến vị trí nhất định, cơ cấu đóng mở sẽ tác động để giảm hoặc ngăn hoàn toàn dòng nước.

Gioăng làm kín

Gioăng có nhiệm vụ tạo độ kín giữa các bề mặt tiếp xúc, hạn chế nước rò rỉ ra ngoài khi van đóng.

Chất liệu gioăng thường được lựa chọn dựa trên môi trường sử dụng và nhiệt độ của lưu chất. Với hệ thống nước thông thường, các loại gioăng cao su kỹ thuật được sử dụng khá phổ biến.

Đầu nối

Đầu nối giúp van liên kết với đường ống cấp nước hoặc các phụ kiện trong hệ thống. Kích thước kết nối cần được lựa chọn phù hợp với đường ống để đảm bảo lưu lượng và tránh rò rỉ.

Nguyên lý hoạt động của van cơ tự ngắt nước

Nguyên lý hoạt động của van cơ inox tự ngắt nước tương đối đơn giản và dựa chủ yếu vào lực nổi của phao.

Khi mực nước thấp

Khi lượng nước trong bồn giảm xuống, phao sẽ hạ theo mực nước. Cần phao đồng thời thay đổi vị trí và tác động lên cơ cấu đóng mở.

Lúc này van ở trạng thái mở hoặc mở một phần, cho phép nước từ đường cấp đi vào bồn.

Khi nước tiếp tục được cấp

Nước chảy vào bồn khiến mực nước tăng dần. Phao nổi lên theo mực nước, kéo theo cần phao chuyển động.

Khi đạt đến một vị trí nhất định, cơ cấu bên trong bắt đầu giảm tiết diện dòng chảy qua van.

Khi bồn đầy

Khi mực nước đạt đến mức cài đặt, phao nổi lên vị trí cao nhất hoặc vị trí giới hạn.

Cơ cấu truyền động lúc này tác động để van đóng lại. Dòng nước cấp vào bồn được ngăn chặn, nhờ đó hạn chế hiện tượng nước tiếp tục chảy gây tràn.

Khi mực nước giảm

Khi người dùng sử dụng nước, mực nước trong bồn giảm xuống. Phao cũng hạ theo.

Khi phao xuống dưới ngưỡng đóng, cơ cấu van chuyển về trạng thái mở. Nước lại được cấp vào bồn cho đến khi đạt mức quy định.

Quá trình này diễn ra tự động và lặp lại trong suốt thời gian hệ thống hoạt động.

Phân loại van cơ tự ngắt nước phổ biến

Trên thị trường hiện nay có nhiều loại van cơ inox tự ngắt nước khác nhau. Có thể phân loại theo thiết kế hoặc vật liệu chế tạo.

Van phao cơ dạng cần phao

Đây là loại phổ biến trong các bồn chứa nước dân dụng. Phao được gắn với một thanh cần và điều khiển trực tiếp cơ cấu van.

Ưu điểm của loại này là cấu tạo đơn giản, dễ lắp đặt, dễ kiểm tra và chi phí tương đối thấp.

Van phao cơ dạng piston

Loại van này sử dụng piston hoặc cơ cấu tương tự để kiểm soát dòng nước. Thiết kế thường có khả năng chịu áp lực tốt và phù hợp với nhiều hệ thống cấp nước.

Van phao cơ màng

Van sử dụng màng đàn hồi để đóng mở dòng nước. Một số thiết kế có khả năng kiểm soát lưu lượng tốt hơn và hoạt động ổn định trong các điều kiện áp suất phù hợp.

Van phao bằng nhựa, đồng hoặc inox

Về vật liệu, van phao có thể được chế tạo bằng nhựa, đồng hoặc inox.

• Van nhựa: trọng lượng nhẹ, chống ăn mòn tốt, phù hợp với hệ thống nước dân dụng.

• Van đồng: có độ bền cơ học tốt, thường được sử dụng cho đường nước gia đình và các hệ thống cấp nước phổ biến.

• Van inox : có khả năng chống ăn mòn tốt, thích hợp với môi trường yêu cầu độ bền và khả năng chống oxy hóa cao.

Ưu điểm của van cơ tự ngắt nước

Van cơ inox tự ngắt nước được sử dụng rộng rãi nhờ nhiều ưu điểm đáng chú ý.

Không cần sử dụng điện: Đây là ưu điểm lớn nhất. Van hoạt động nhờ cơ cấu cơ học và lực nổi của phao nên không phụ thuộc vào nguồn điện.

Tự động kiểm soát mực nước: Người dùng không cần thường xuyên theo dõi để đóng van bằng tay.

Hạn chế nước tràn: Khi được lựa chọn và lắp đặt đúng, van có thể tự động ngừng cấp nước khi bồn đạt mực nước cài đặt.

Cấu tạo tương đối đơn giản: Việc kiểm tra, bảo dưỡng hoặc thay thế các bộ phận như phao, gioăng và cơ cấu đóng mở tương đối thuận tiện.

Chi phí vận hành thấp: Van không tiêu thụ điện năng và không yêu cầu hệ thống điều khiển phức tạp.

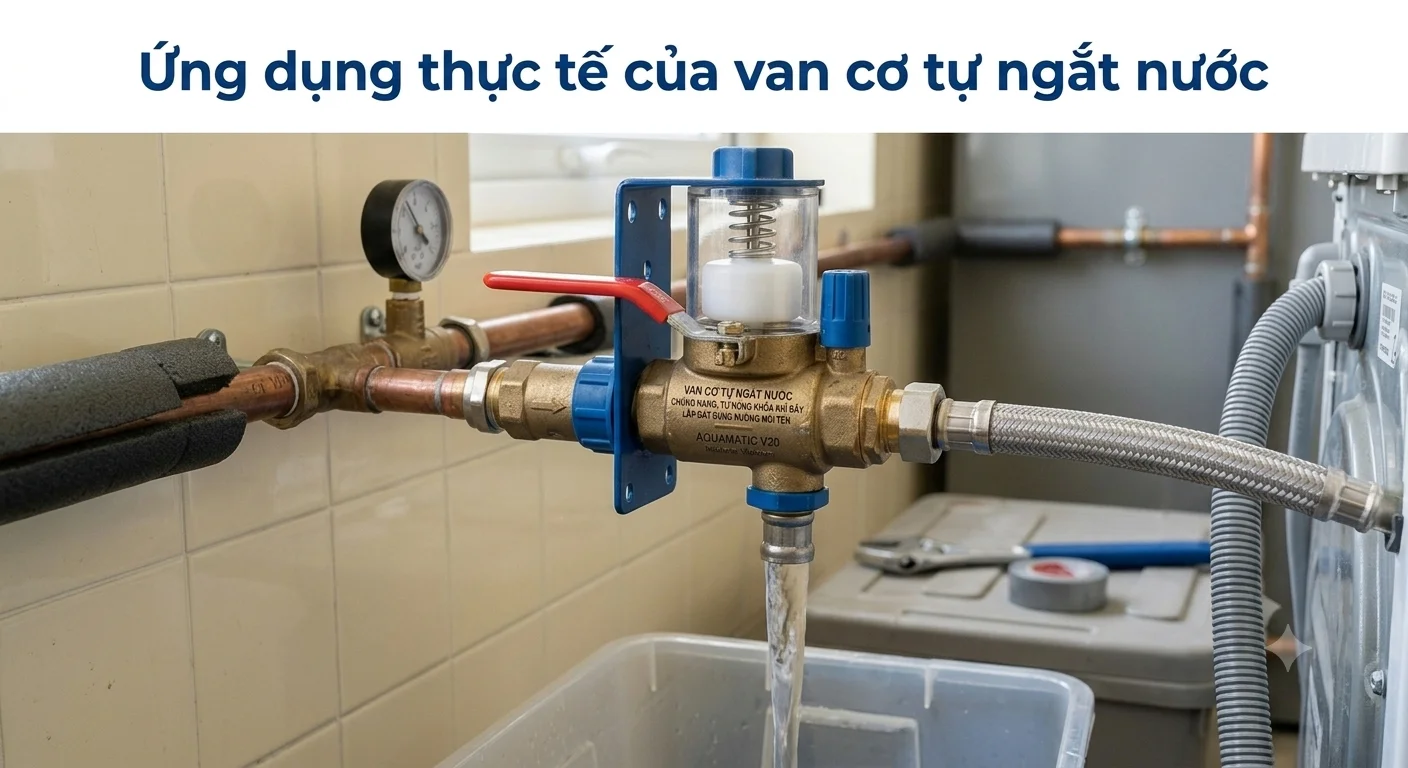

Ứng dụng thực tế của van cơ tự ngắt nước

Van cơ inox tự ngắt nước được ứng dụng trong nhiều hệ thống khác nhau, đặc biệt là những nơi cần duy trì mực nước ổn định.

Một số ứng dụng phổ biến gồm:

• Bồn chứa nước sinh hoạt gia đình.

• Bể chứa nước trên mái nhà.

• Bể nước ngầm.

• Két nước và bồn chứa trong các công trình dân dụng.

• Hệ thống cấp nước cho trang trại.

• Bể chứa nước trong nhà máy.

• Một số hệ thống xử lý và cấp nước công nghiệp.

• Hệ thống cần tự động bổ sung nước theo mực nước.

Đối với các bồn chứa có dung tích lớn hoặc yêu cầu kiểm soát chính xác, người dùng cần cân nhắc loại van, kích thước và phương pháp điều khiển phù hợp thay vì chỉ lựa chọn dựa trên giá thành.

Những lưu ý khi lựa chọn và lắp đặt van

Để van cơ inox tự ngắt nước hoạt động ổn định, cần chú ý một số yếu tố quan trọng.

Thứ nhất, chọn đúng kích thước kết nối. Kích thước ren hoặc đầu nối của van phải tương thích với đường ống. Không nên cố ép hoặc sử dụng phụ kiện chuyển đổi không phù hợp.

Thứ hai, kiểm tra áp suất làm việc. Mỗi loại van có giới hạn áp suất nhất định. Sử dụng van vượt quá thông số thiết kế có thể khiến van đóng không kín hoặc nhanh hỏng.

Thứ ba, lựa chọn vật liệu phù hợp. Với nước sinh hoạt thông thường có thể sử dụng van nhựa hoặc đồng. Trong môi trường có tính ăn mòn cao, inox có thể là lựa chọn phù hợp hơn tùy điều kiện thực tế.

Thứ tư, lắp phao đúng vị trí. Phao cần có đủ không gian để chuyển động tự do. Không nên đặt phao ở vị trí dễ va chạm vào thành bồn hoặc các đường ống khác.

Thứ năm, kiểm tra rò rỉ sau khi lắp. Sau khi cấp nước, cần quan sát các vị trí kết nối và trạng thái đóng van khi bồn đạt mực nước quy định.

Một số lỗi thường gặp khi sử dụng van cơ tự ngắt nước

Trong quá trình sử dụng, van có thể xuất hiện tình trạng không tự ngắt, đóng không kín hoặc nước chảy yếu.

Nguyên nhân có thể đến từ phao bị kẹt, cần phao bị cong, gioăng bị lão hóa, cặn bẩn tích tụ trong van hoặc áp suất nước không phù hợp.

Nếu van không ngắt khi bồn đã đầy, trước tiên nên kiểm tra xem phao có bị mắc vào thành bồn hay không. Sau đó kiểm tra cơ cấu đóng mở và gioăng làm kín. Với van đã sử dụng lâu năm và các chi tiết bên trong bị xuống cấp, thay mới thường là phương án hiệu quả hơn so với cố gắng sửa chữa nhiều lần.

Kết luận

Van cơ inox tự ngắt nước là thiết bị cơ khí đơn giản nhưng có vai trò quan trọng trong việc tự động kiểm soát nguồn nước cho bồn và bể chứa. Nhờ sử dụng lực nổi của phao kết hợp với cơ cấu đóng mở, van có thể tự động mở khi mực nước thấp và đóng khi nước đạt đến mức cài đặt.

Ưu điểm nổi bật của thiết bị là không cần điện, cấu tạo đơn giản, dễ lắp đặt, chi phí vận hành thấp và giúp hạn chế tình trạng nước tràn. Khi lựa chọn, người dùng nên quan tâm đến kích thước đường ống, áp suất làm việc, vật liệu, lưu lượng cấp nước và điều kiện thực tế của hệ thống.

Đối với các công trình dân dụng, việc lựa chọn đúng loại van cơ inox tự ngắt nước và lắp đặt đúng kỹ thuật sẽ giúp hệ thống cấp nước hoạt động ổn định, giảm thất thoát và hạn chế đáng kể các sự cố do bồn chứa bị tràn.
