Nguyên lý hoạt động của van tiết lưu: Chìa khóa tối ưu lưu lượng trong hệ thống công nghiệp

Trong các hệ thống kỹ thuật hiện đại như thủy lực, khí nén hay đường ống công nghiệp, việc kiểm soát dòng chảy là yếu tố then chốt để duy trì hiệu suất ổn định. Bạn đã bao giờ tự hỏi tại sao hệ thống thủy lực vận hành bị rung giật, hoặc tại sao hệ thống khí nén lại tiêu hao năng lượng quá mức dù đã trang bị đầy đủ thiết bị? Thực tế, nhiều vấn đề phát sinh như áp suất không ổn định, hư hỏng thiết bị trao đổi nhiệt hay hao phí năng lượng đều bắt nguồn từ việc lựa chọn hoặc điều chỉnh không đúng thiết bị điều tiết. Để giải quyết triệt để, việc nắm vững nguyên lý hoạt động của van tiết lưu là yêu cầu bắt buộc đối với mọi kỹ sư và người vận hành hệ thống.

Van tiết lưu là gì?

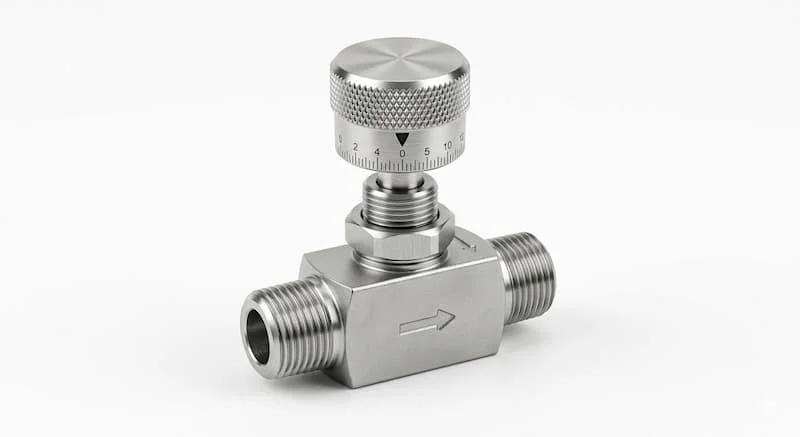

Van tiết lưu là một thiết bị công nghiệp chuyên dụng được thiết kế với vai trò điều chỉnh lưu lượng của lưu chất (bao gồm nước, khí nén, dầu thủy lực, hơi nóng, hóa chất) thông qua việc thay đổi tiết diện dòng chảy trong đường ống. Bằng cách thu hẹp hoặc mở rộng khoảng không gian bên trong van, thiết bị này cho phép người vận hành kiểm soát tốc độ của các thiết bị chấp hành, duy trì áp suất hệ thống và đảm bảo quy trình sản xuất diễn ra chính xác.

Trong lĩnh vực kỹ thuật, người ta thường gọi dòng van này là needle valve (van kim) khi đề cập đến các thiết bị yêu cầu độ chính xác cao trong việc điều tiết lưu lượng nhỏ. Vai trò của nó không chỉ dừng lại ở việc đóng mở, mà là điều phối nguồn năng lượng dòng chảy, giúp hệ thống vận hành trơn tru và kéo dài tuổi thọ cho các bộ phận khác.

Cấu tạo và nguyên lý hoạt động của van tiết lưu

Cấu tạo cơ bản

Một van tiết lưu tiêu chuẩn được cấu thành từ các bộ phận chính:

• Thân van: Phần vỏ ngoài chịu áp lực trực tiếp từ hệ thống, bảo vệ các chi tiết bên trong.

• Kim van hoặc đĩa van: Bộ phận trực tiếp thay đổi tiết diện dòng chảy, đây là "trái tim" quyết định độ chính xác của van.

• Trục van: Truyền chuyển động từ tay vặn đến đĩa/kim van.

• Tay vặn hoặc bộ điều khiển: Cho phép người dùng điều chỉnh mức độ mở của van.

• Gioăng làm kín: Ngăn chặn tình trạng rò rỉ lưu chất ra môi trường ngoài.

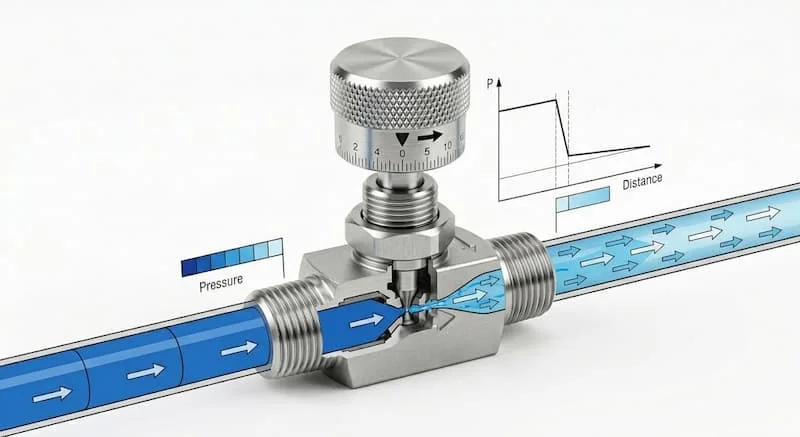

Nguyên lý hoạt động của van tiết lưu

Khi người vận hành xoay tay quay, trục van sẽ đẩy kim van di chuyển tịnh tiến. Hành động này làm thay đổi trực tiếp diện tích thông lưu của cửa van.

• Khi van mở lớn: Tiết diện dòng chảy lớn, lưu lượng đi qua van tăng, kéo theo tổn thất áp suất giảm xuống.

• Khi van đóng nhỏ: Tiết diện bị thu hẹp, tạo ra lực cản lớn, lưu lượng giảm và chênh áp tại vị trí van tăng lên.

Về bản chất vật lý, van hoạt động dựa trên nguyên lý cản trở dòng chảy. Việc điều chỉnh diện tích lưu thông khiến vận tốc và áp suất của lưu chất thay đổi theo nguyên lý Bernoulli, từ đó kiểm soát năng lượng đầu ra một cách chủ động.

Phân tích chuyên sâu về các loại van phổ biến

Các dòng van tiết lưu trên thị trường

• Van tiết lưu kim (Needle Valve): Được thiết kế để điều chỉnh cực kỳ chính xác các luồng lưu chất nhỏ, thường xuất hiện trong các hệ thống đo lường và phòng thí nghiệm.

• Van tiết lưu thủy lực: Chịu được áp lực cực lớn, được dùng để kiểm soát tốc độ xi lanh trong các máy ép, máy công trình và hệ thống CNC.

• Van tiết lưu khí nén: Thiết kế gọn nhẹ, chuyên dụng để điều chỉnh tốc độ piston trong hệ thống tự động hóa.

• Van tiết lưu điều khiển điện: Tích hợp bộ truyền động tự động, mang lại độ chính xác cực cao, là mắt xích quan trọng trong các nhà máy thông minh.

Những yếu tố ảnh hưởng đến hiệu quả

Khả năng điều tiết của van không chỉ phụ thuộc vào thiết kế mà còn chịu tác động từ môi trường:

1. Áp suất đầu vào: Chênh áp càng lớn, khả năng điều tiết lưu lượng càng trở nên nhạy bén.

2. Nhiệt độ: Nhiệt độ quá cao có thể làm lão hóa gioăng làm kín, gây rò rỉ.

3. Độ nhớt của lưu chất: Dầu thủy lực hoặc các loại hóa chất đặc cần loại van có khả năng chịu tải phù hợp.

4. Vật liệu: Tùy vào môi trường ăn mòn hay không mà lựa chọn đồng, inox hay thép carbon.

So sánh van tiết lưu với các loại van khác

Khác với van bi (chỉ dùng để đóng/mở nhanh) hay van cầu (điều tiết ở mức trung bình), van tiết lưu là thiết bị chuyên dụng. Nó cho phép điều chỉnh liên tục theo nhiều mức độ khác nhau thay vì chỉ đóng hoặc mở hoàn toàn, giúp triệt tiêu các dao động không đáng có trong hệ thống thủy lực.

Tại sao van tiết lưu kiểm soát lưu lượng hiệu quả?

Khả năng kiểm soát vượt trội của thiết bị này đến từ việc tạo ra chênh áp cục bộ. Khi lưu chất đi qua tiết diện hẹp, năng lượng của dòng chảy được chuyển đổi, cho phép người vận hành "ép" hệ thống đi theo tốc độ mong muốn mà không gây sốc áp. Khả năng điều chỉnh liên tục giúp van không chỉ là thiết bị kiểm soát mà còn là công cụ điều tiết năng lượng, bảo vệ hệ thống khỏi tình trạng quá tải hoặc rung lắc.

Việc không sử dụng đúng loại van tiết lưu dẫn đến hậu quả nghiêm trọng: thiết bị chấp hành hoạt động không ổn định, lãng phí điện năng do tải bơm không được tối ưu, và tệ nhất là hư hỏng các gioăng phớt do áp suất tăng đột ngột.

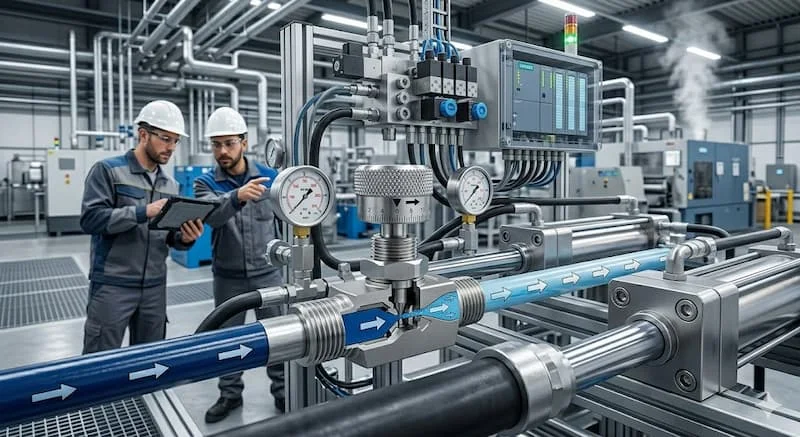

Ứng dụng thực tế

• Hệ thống thủy lực: Điều khiển tốc độ xi lanh trong máy CNC, máy ép công nghiệp.

• Hệ thống khí nén: Tối ưu hóa hành trình cho robot công nghiệp và piston.

• Hệ thống hơi nóng & Nước: Kiểm soát lưu lượng đảm bảo cấp nhiệt hoặc cấp nước ổn định.

• Nhà máy hóa chất: Điều phối dòng chảy hóa chất với độ chính xác cao.

Những sai lầm cần tránh:

Sai lầm phổ biến nhất bao gồm: chọn sai kích thước van gây tụt áp quá lớn, không bảo trì định kỳ làm tắc nghẽn kim van, hoặc lắp ngược chiều dòng chảy khiến van mất tác dụng điều tiết.

Checklist lựa chọn và vận hành

Để chọn được van tiết lưu phù hợp:

1. Xác định lưu chất: Nước, khí, dầu hay hơi?

2. Tính toán lưu lượng: Xác định dải lưu lượng cần điều tiết.

3. Đánh giá áp suất: Phải đảm bảo vật liệu và thông số van chịu được áp suất vận hành của hệ thống.

4. Kiểu kết nối: Lựa chọn giữa ren, mặt bích hoặc hàn tùy theo hạ tầng đường ống.

Lưu ý vận hành: Khi thay đổi lưu lượng, hãy thực hiện từ từ để tránh xung áp. Định kỳ vệ sinh cặn bẩn và kiểm tra gioăng làm kín (từ 6–12 tháng) để đảm bảo độ chính xác của thiết bị.

FAQ: Câu hỏi thường gặp

Van tiết lưu hoạt động dựa trên nguyên lý nào?

 Hoạt động bằng cách thay đổi diện tích tiết diện dòng chảy để điều chỉnh lưu lượng và chênh áp.

Van tiết lưu có giảm áp suất không?

Có, việc đi qua vùng tiết diện hẹp sẽ làm giảm áp suất đầu ra.

Van tiết lưu và van điều áp có giống nhau không?

 Không. Van tiết lưu điều chỉnh lưu lượng, trong khi van điều áp duy trì áp suất ổn định tại đầu ra.

Bao lâu nên bảo trì van?

Trung bình từ 6–12 tháng tùy thuộc vào tần suất và môi trường làm việc.

Kết luận

Hiểu rõ nguyên lý hoạt động của van tiết lưu không chỉ giúp bạn làm chủ hệ thống vận hành mà còn tối ưu hóa chi phí năng lượng và bảo vệ thiết bị lâu dài. Đây là một khoản đầu tư xứng đáng cho bất kỳ nhà máy hay dây chuyền sản xuất nào.
